电脑主板上IDE和PCB详细讲一下!谢谢
IDE接口是一种数据接口介绍如下：集成设备电路 (IDE)，一种磁盘驱动器接口类型，控制器电路就驻留在驱动器中，不再需要单独的适配器卡。IDE 接口有许多优点，例如提前高速缓存以提高整体性能。
IDE接口（Integrated Drive Electronics）是电子集成驱动器，是把“硬盘控制器”与“盘体”集成在一起的硬盘驱动器。

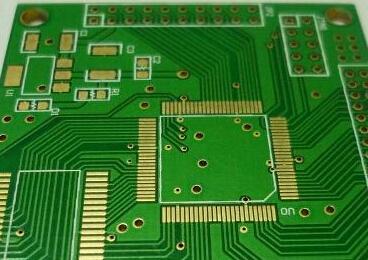

PCB板按照线路板层数可分为单面板、双面板、四层板、六层板以及其他多层线路板。

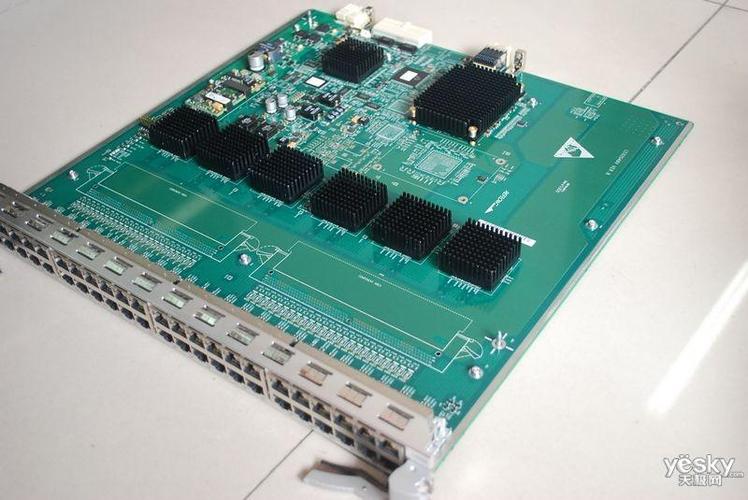

主板图解 一块主板主要由线路板和它上面的各种元器件组成 线路板 PCB印制电路板是所有电脑板卡所不可或缺的东东。它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。
lvds接口是干什么用的?
1、LVDS，即Low Voltage Differential Signaling，是一种低压差分信号技术接口。它是美国NS公司（美国国家半导体公司）为克服以TTL电平方式传输宽带高码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式。
2、LVDS是英文Low.Voltage.Differential.Signaling的缩写，是一种低压差分信号接口技术，它是美国国家半导体（NS）公司为克服以TTL电平方式传输宽带高码率数据时功耗大、电磁干扰大等缺点而研制的一种数字视频信号传输方式。
3、lvds接口电路基本原理LVDS(Low-VoltageDifferentialSignaling)是一种用于高速数据传输的低电压差分信号接口。它采用差分信号，也就是发送端与接收端各输出一个信号，再用一个接地引脚作为参考电位。
4、LVDS技术用于简单的线路驱动器和接收器物理层器件以及比较复杂的接口通信芯片组。通道链路芯片组多路复用和解多路复用慢速TTL信号线路以提供窄式高速低功耗LVDS接口。
电脑电源接口定义是怎样的?
1、电脑电源上的四个圆孔的接口是：大4pin接口。大4Pin接口（也叫大D型电源接口）是IDE接口的设备的电源插头，比如IDE硬盘、IDE光盘等等。有些扩展卡（比如显卡、USB扩展卡等等）也会使用这种插头供电。小4Pin接口主要为软驱供电。
2、电源开关(POWER)：这个开关的插头是两脚的，其中一根连线一般用黄色或黑色表示，而另一根连线一般为白色。此插头插接后可通过机箱前面板按键启动电脑，此外直接短接主板上的POWER插针也可启动。
3、ATX电源接口：ATX（Advanced Technology eXtended）是一种常见的电脑主板标准，它使用了一种特定的电源连接器，称为ATX电源接口。ATX电源接口通常是20针或24针的连接器，用于提供电源和数据连接到计算机主板。
4、联想3000一体机的高压板接口定义如下：高压板是电脑的电源模块，负责将电源转换为电脑需要的电压并提供给各个部件使用。
5、SATA是硬盘的接口，这个SATA的电源接口就是硬盘的供电接口，虽然这是一个“L”形的接口，但是这个接口还是会有人装反，这个接口一旦装反就会把硬盘烧坏，里面的数据资料也就没了，所以大家还是要尽量的注意这件事。
6、显卡8pin电源接口是由3根电压为12V电源线，5根地线，驱动电流不超过167A，功率不超过150W的8针模组电源接口。
pcb板usb脚针引出6个脚针的tf卡接口怎么接?
注意，USB0接口左上角有个缺口，少了一根针 。这样的规划是防止大家在插口的时候插错。最后是前置音频线的连接。当前主板上最常见音频针脚为HD Audio。
usb的四个脚分别是：1是+5V，2是DATA-，3是DATA+，4是GND。
当然如果使用机箱前面板I/O区的USB以及音频接口，链接USB和音频接口也是必要的。快关LED灯、硬盘灯及开关往往机箱接线上都会标识各自身份的因为活着英文缩写字幕，就像是显示器的型号。
到此，以上就是小编对于pcb传送边的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
