光耦的用法光耦有什么特性
对输入、输出电信号起隔离作用，又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。
光电耦合器的特点：能够有效抑制接地回路的噪声，消除地干扰，使信号现场与主控制端在电气上完全隔离，避免了主控制系统受到意外损坏。
由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。
常用光电耦合器有4种类型：普通型应用广泛高速型采用光敏二极管和高速开关管复合结构，既有高响应速度，又保持较高的电流传输比。
光耦放大倍数的选择原则
若用放大器电路去驱动光电耦合器，必须精心设计，保证它能够补偿耦合器的温度不稳定性和漂移。推荐采用线性光耦合器，其特点是CTR值能够在一定范围内做线性调整。
在设计光耦反馈式开关电源时必须正确选择线性光耦合器的型号及参数，选取原则如下：①光耦合器的电流传输比(CTR)的允许范围是50%～200%。
β=×100 显然β值的大小反应光电耦合器电信号传输能力的大小。从表面上看光电耦合器的电流传输比与晶体三极管的电流放大倍数是一样的，都表示输出与输入电流之比值。
如何计算光耦的传输速率
1、Mbps。光耦最佳工作速度区域是2mA，最佳工作速度为10Mbps，可以根据不同电路设计选择。高速传输常透过计算机或控制器输出信号，因此发展出高速传输场合使用的高速光耦，更复杂的IC结构，不只有模拟，也能做数字信号的输出。
2、光耦的数据速率BD是光度单位。光耦亦称光电隔离器或光电耦合器，简称光耦。它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体管）封装在同一管壳内。
3、一般看带宽和频率响应，如果没有这两个参数，一般传输延时越小的，光耦允许的通信速率越高。
4、脉冲上升时间tr，下降时间tf：光耦合器在规定工作条件下，发光二极管输入规定电流IFP的脉冲波，输出端管则输出相应的脉冲波，从输出脉冲前沿幅度的10%到90%，所需时间为脉冲上升时间tr。
5、就分立元件而言，是三极管的速度快，一般的产品目录上三极管都标注其带宽，而MOS管都不标注带宽或相应时间等和速度相关的参数。有些三极管的数据手册中给出上升时间、下降时间或导通时间、截止时间，这就是它的开关速度参数。
光耦的电流传输比怎么取值啊?
不是啊 你考虑最小值就可以啦。这个值是根据 IO/IF得来的。计算出的IC 是实际电流。它数据手册有最大电流，最大电压， 这种极限值的。
光耦合器的电流传输比（CTR）的允许范围是50%～200%。这是因为当CTR50%时，光耦中的LED就需要较大的工作电流（IF0mA），才能正常控制单片开关电源IC的占空比，这会增大光耦的功耗。
(2)光耦合器的电流传输比(CTR)的允许范围是不小于500%。因为当CTR500%时，光耦中的LED就需要较大的工作电流(0 mA)，才能保证信号在长线传输中不发生错误，这会增大光耦的功耗。

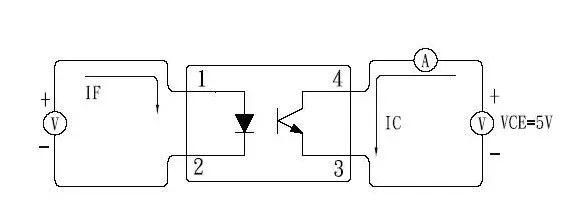

光耦传输速率是根据CTR值的下限计算。电流传输比CTR定义输出管的工作电压为规定值时，输出电流IC和发光二极管正向电流IF之比为电流传输比。光耦合器以光为媒介传输电信号。
因此，它适合传输模拟电压或电流信号，能使输出与输入之间呈线性关系。这是其重要特性。
电流传输比CTR：输出管的工作电压为规定值时，输出电流和发光二极管正向电流之比为电流传输比CTR。
