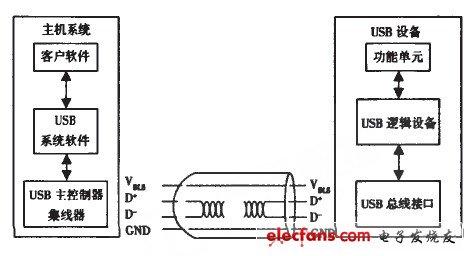

USB数据线，红色是5v的正电压，黑色是5v的负电压，这两个通常是用来供电的，另外两个，白色和绿色是数据线，一个用来接收数据，一个用来发送数据。绿色是正电压数据线，白色是负电压数据线，这两个是用来传输数据的。

Data-连南桥用于数据传导 Data+同样用于数据传导 Ground-5V接地 VCC+5V直流电压，用于USB设备的供电。主板常用9PIN数据针，可以连接2个前置usb接口。

USB电源线，红色是正极电压为5v，黑色是负极电压为5v，这两根通常是用来供电的，另外两根，白色和绿色是数据线，一个接受数据，一个发送数据。为绿色是正电压数据线，白色是负电压数据线，这两根是传输数据用的。

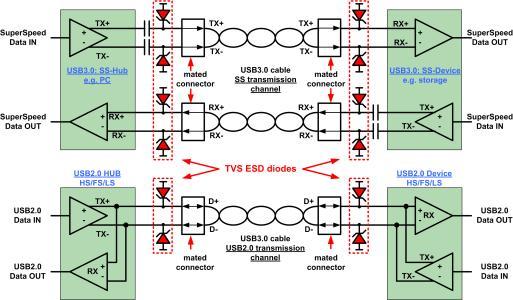

USB接口的数据线采用差分布线的方式，以保证信号传输的质量，抑制干扰。通常认为信号在传输时采用3种方式：单点对单点、差分模式和共模模式。

两颗线表示同一个信号，一线信号是负电源对地、另一线是正电源对地。差模信号在信号传输时不宜受干扰。

普通·的USB有5根线，两根电源，两根数据传输信号线，一根为外壳，电压实测一般四点几伏，miniUSB是6根线。

差分放大电路的差模信号是两个输入端信号的差，共模信号是两个输入端信号的平均值。设有两个信号vv2，他们的共模信号为VCOM，差模信号为VDIFF。

图 1 差分（差分线、差分互联）的主要特点是采样电压取两根电压的差值，如下图所示：图 2 我们知道V1和V2相对于他们公共的地都有一个单端电压。

一般用来连接电脑周边的，这种的USB的A对另一个USB的A，这种线，譬如USB外置声卡、高清机顶盒等。USB，是英文Universal Serial Bus（通用串行总线）的缩写，是一个外部总线标准，用于规范电脑与外部设备的连接和通讯。

1、差分放大电路的差模信号是两个输入端信号的差，共模信号是两个输入端信号的平均值。设有两个信号vv2，他们的共模信号为VCOM，差模信号为VDIFF。

2、差模信号是指两个相互独立的信号之间的差值，通常表示为两个信号分量之间的差值。共模信号是指两个信号组成部分相同或者相似的信号，通常表示为两个信号分量之和或平均值。

3、差模信号：为使信号得以放大，将其分成两个大小相等两部分，按相反极性加在电路两个输入端如图所示。称这种大小相等、极性相反的一对信号称为差模信号。
