cmos传输门相当于一个什么门

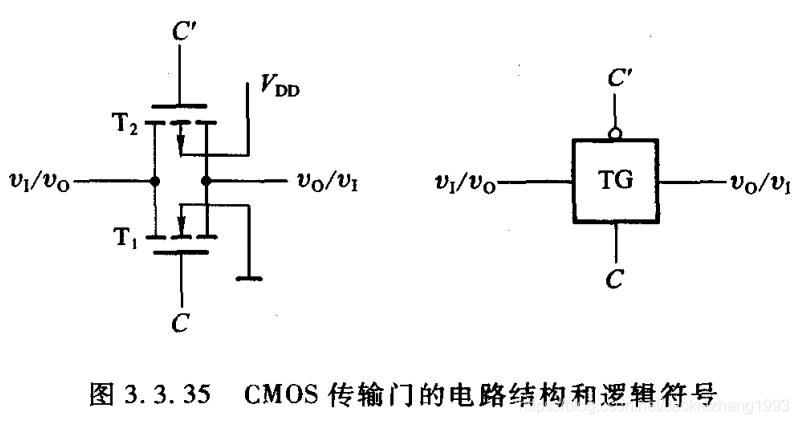

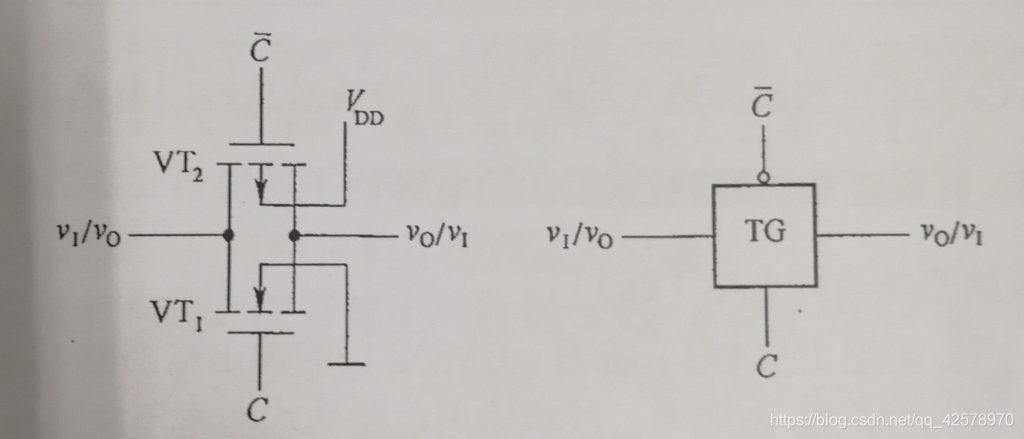

所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。TG的左边是输入端，右边是输出端。上边是控制信号C输入端，下边是控制信号C输入端。
CMOS传输门：又称模拟开关 所谓传输门（TG）就是一种传输模拟信号的模拟开关。
CMOS传输门由一个P沟道和一个N沟道的增强型MOSFET并联而成。用于控制数字信号的传输，多用于ADC中传输模拟信号，又叫模拟开关。
cmos是控制信号能通过的电子开关。CMOS传输门是一种既可以传送数字信号又可以传输模拟信号的可控开关电路。CMOS传输门由一个PMOS和一个NMOS管并联构成，其具有很低的导通电阻（几百欧）和很高的截止电阻。
输出端可以并联使用的门电路是
除了OC门电路的输出可以并联使用（称为“与或”），其它门电路的输出不能并联使用。
A，OC门，集电极开路，可以输出级并联实现线与的功能。
只有OC门电路的输出可以并联使用，在外加上拉电阻后几个门电路的输出组成“线与”。
OC/OD门的电路结构决定了永远都不会有短路的情况出现，所以可以随便并联；三态门不能从电路本身避免短路，如果直接并联输出，一定要在三态门控制上加上互锁逻辑，保证任意时刻只有一路三态门在输出状态。
TTL集电极开路输出(OC)的型号、CMOS漏极开路输出(OD)的型号可以将输出端并联使用，完成“线与”功能或增加驱动能力，具有三态输出(ST)结构的器件也可以并联使用。
传输门是什么意思?有什么用?
1、传输门 。所谓传输门（TG）就是一种传输模拟信号的 模拟开关 。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET，即TP和TN并联而成。TP和TN是结构对称的器件，它们的 漏极 和源极是可以互换的。
2、所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成 应用范围如下：a.用于数字电路传输：作为基本单元电路，组成逻辑电路，如数据选择器、触发器等。
3、传输门说白了就是模拟开关，相当于一个PMOS和一个NMOS并联。你把传输门看成最简单的开关就行了。
与门的实现
1、与门的实现方法包括使用CMOS逻辑、NMOS逻辑、PMOS逻辑以及二极管实现等。
2、与门芯片实现y等于abc的方法如下。从结果出发，将Y=ABC化成非，或的形式。再用或门和非门。(ABC)=A+（BC)=A+B+C根据是德摩根定律：(A+B)=A+B根据这个化解就可以用或门和非门。
3、与门逻辑功能在气动控制中由双压阀来实现。根据查询相关资料信息，与门逻辑功能在气动控制中由双压阀来实现，其逻辑表达式为Y=AB，A换向阀B梭阀C双压阀。
4、与门的实现 与门可以通过使用电子元件（如晶体管、电阻、电容等）来实现。最简单的实现方法是使用两个晶体管和一个电阻。当输入A和B都为高电平时，两个晶体管都会导通，电阻上的电压降为零，因此输出Y为高电平。
到此，以上就是小编对于cmos传输门的特点的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
