数字电路的两道小题
L(4， B， C， D) = BCD + BCD + BCD + BCD 这是 L(4， B， C， D) 的最小布尔表达式。
F2=ABC+BCD+ACD+ABD 利用JK触发器设计一个异步四进制计数器（可采用74LS73），并用示波器观测电路输入、输出波形。
三输入偶校验电路，偶数个1时输出1，得逻辑函数Y=ABC+ABC+ABC+ABC，对比74ls138真值表，输出对应项为Y=Y0+Y3+Y5+Y6=(Y0Y3Y5Y6)，电路图如下。
这是带时钟的SR触发器，本题时钟是高电平有效，如果CL前面带一个小圆圈（如图Q），就是时钟低电平有效，所以下图的输出波形是错的，这是时钟低电平有效的波形图。
求什么是集电极开路(OC)?什么是漏极开路(OD)?为什么必须要
1、对于漏极开路（OD）输出，跟集电极开路输出是十分类似的。将上面的三极管换成场效应管即可。这样集电极就变成了漏极，OC就变成了OD，原理分析是一样的。另一种输出结构是推挽输出。
2、OC门，又称集电极开路门，Open Collector，还有OD门（Open Drain，漏极开路门，对场效应管而言）。
3、OD门，即为漏极开路。OD门主要作用是输入/输出低电平和高阻状态，同时具有很大的驱动能力，主要应用于缓冲器使用。OC门，即为集电极开路。
什么是CMOS传输门?

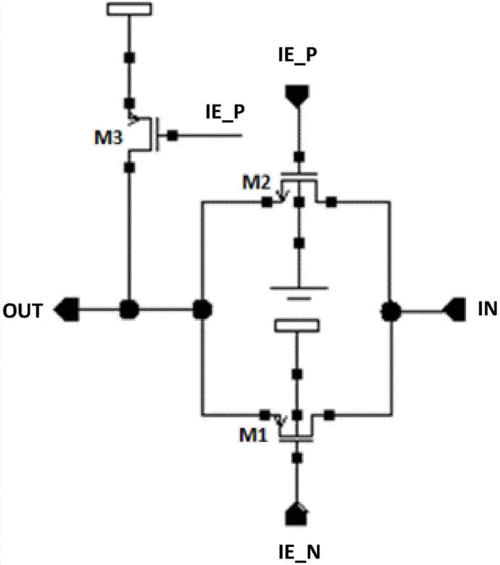

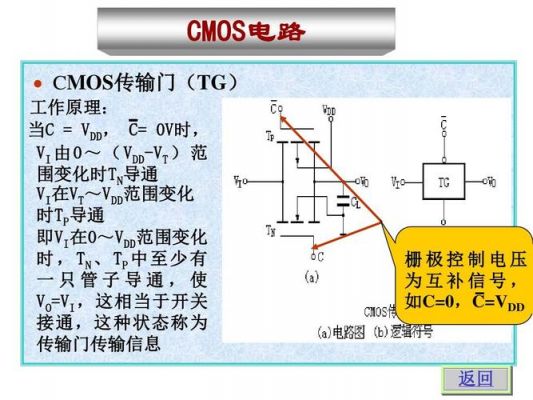

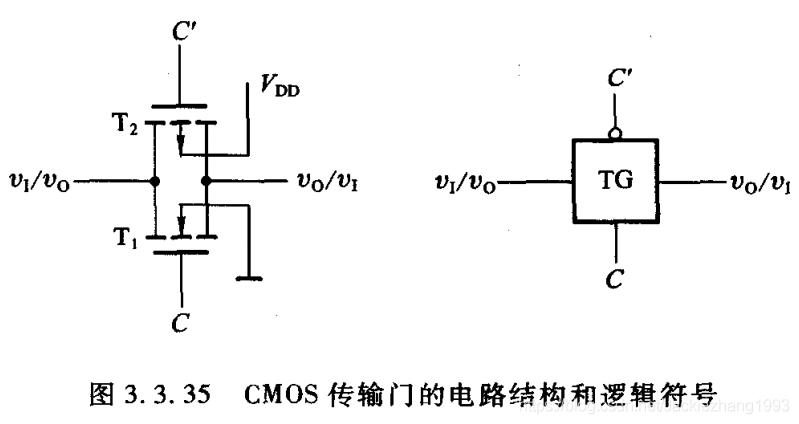

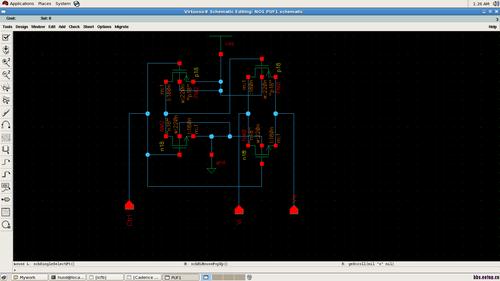

1、所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。TG的左边是输入端，右边是输出端。上边是控制信号C输入端，下边是控制信号C输入端。
2、CMOS传输门由一个P沟道和一个N沟道的增强型MOSFET并联而成。用于控制数字信号的传输，多用于ADC中传输模拟信号，又叫模拟开关。

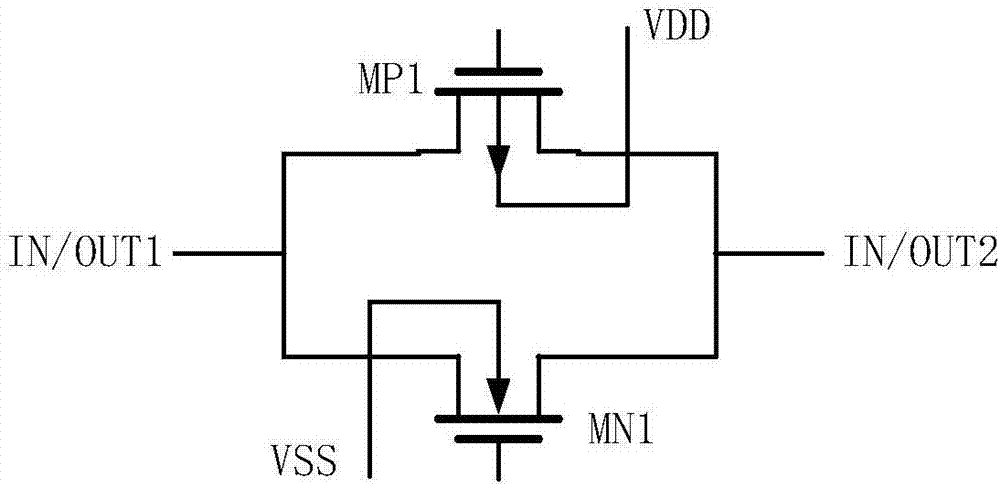

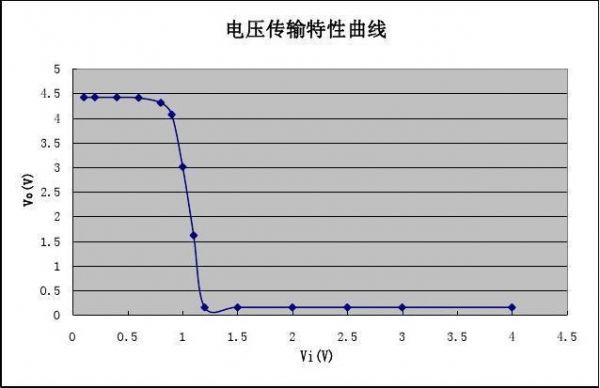

3、cmos是控制信号能通过的电子开关。CMOS传输门是一种既可以传送数字信号又可以传输模拟信号的可控开关电路。CMOS传输门由一个PMOS和一个NMOS管并联构成，其具有很低的导通电阻（几百欧）和很高的截止电阻。
4、漏极开路输出。CMOS传输门是一种既可以传送数字信号又可以传输模拟信号的可控开关电路，一般可以将输出端并接的CMOS传输门是指漏极开路输出。电源输出端是为传感器或其他小容量负载提供24V直流电源。
5、CMOS传输门是由一个PMOS和一个NMOS组成的，他们的栅极接出来作为控制端，分别接相位相反的控制电平。

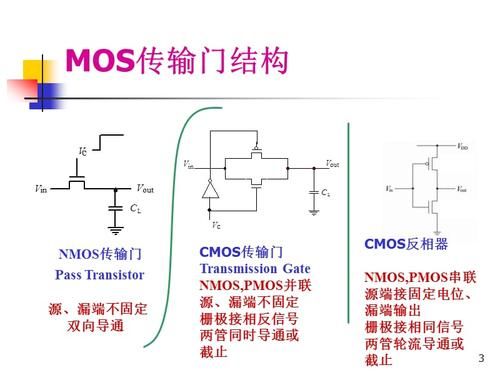

6、TG是transmission gate 的字头缩写，即 传输门 。所谓传输门（TG）就是一种传输模拟信号的 模拟开关 。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET，即TP和TN并联而成。
