can通信数据传输速率不同是因为什么的标准不同
传输速率不同 CAN:最大传输速率1Mbps。CAN FD:速率可变,仲裁比特率最高1Mbps(与CAN相同),数据比特率最高8Mbps,据调研目前应用的都是5Mbps。
CAN总线标准之规定了物理层和数据链路层,至于应用层需要用户自定义。不同的CAN标准仅物理层不同。物理层和数据链路层:ISO11898;应用层:不同的应用领域使用不同的应用层标准。
![can通讯数据传输速度(can通信数据帧)-图1 can通讯数据传输速度(can通信数据帧)-图1](https://www.gongye.com.cn/zb_users/upload/2023/11/20231117040810170016529060044.png)
主要还是速度不同,应用范围不同。高速CAN系统采用硬线是动力型,速度为500kbps,控制ECU、ABS等;低速CAN是舒适型,速度为125Kbps,主要控制仪表、防盗等。并被广泛地应用于工业自动化、船舶、医疗设备、工业设备等方面。
不太一样,汽车canbus总线一般分为高速CAN和低速CAN两种,高速CAN遵循的是ISO 11898标准,总线的通讯速率高于125Kbps。而低速CAN遵循的是ISO 11519标准,总线通讯速率低于125Kbps。

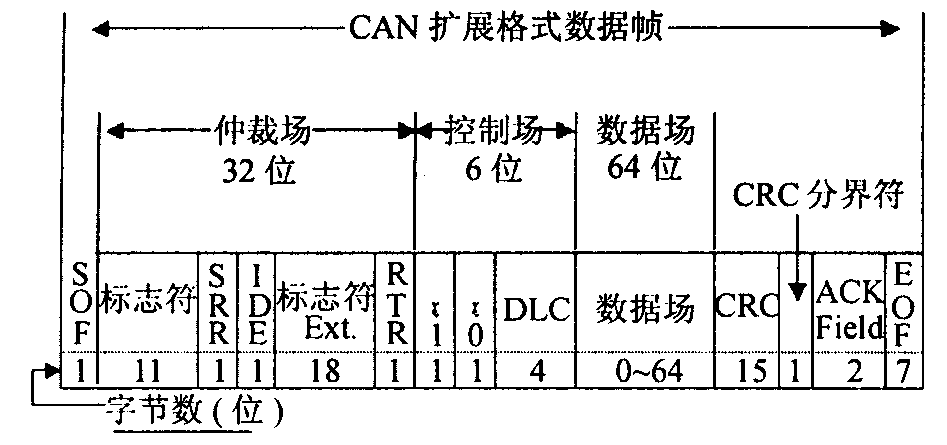

传输速率不同 CAN:最大传输速率1Mbps。CAN-FD:速率可变,仲裁比特率最高1Mbps(与CAN相同),数据比特率最高8Mbps。数据域长度不同 CAN:一帧数据最长8字节 CAN-FD:一帧数据最长64字节。
![can通讯数据传输速度(can通信数据帧)-图2 can通讯数据传输速度(can通信数据帧)-图2](https://www.gongye.com.cn/zb_users/upload/2023/11/20231117040810170016529014251.jpeg)
can和canfd的区别
CAN与CANFD区别:传输速率不同、数据长度不同、帧格式不同、ID长度不同、可变速率、新的数据场长度。2011年,开始CAN FD协议的开发。2015年,ISO11898-1(Classical CAN和CAN FD)修订版发布。
can和canfd的区别:数据传输速率、通信距离、兼容性。数据传输速率:CAN协议的数据传输速率最高为1Mbps,适用于低速、低带宽要求的应用场景。

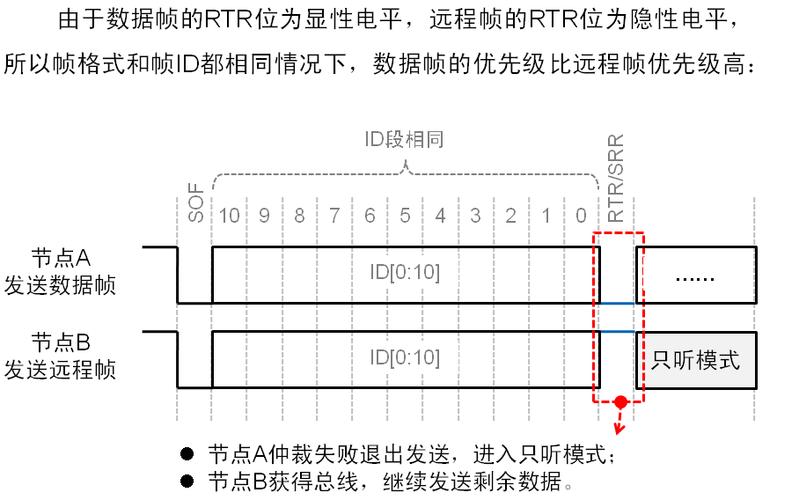

两种速率各有一套位时间定义寄存器,它们除了采用不同的位时间单位 TQ 外,位时间各段的分配比例也可不同。
![can通讯数据传输速度(can通信数据帧)-图3 can通讯数据传输速度(can通信数据帧)-图3](https://www.gongye.com.cn/zb_users/upload/2023/11/20231117040811170016529161173.png)

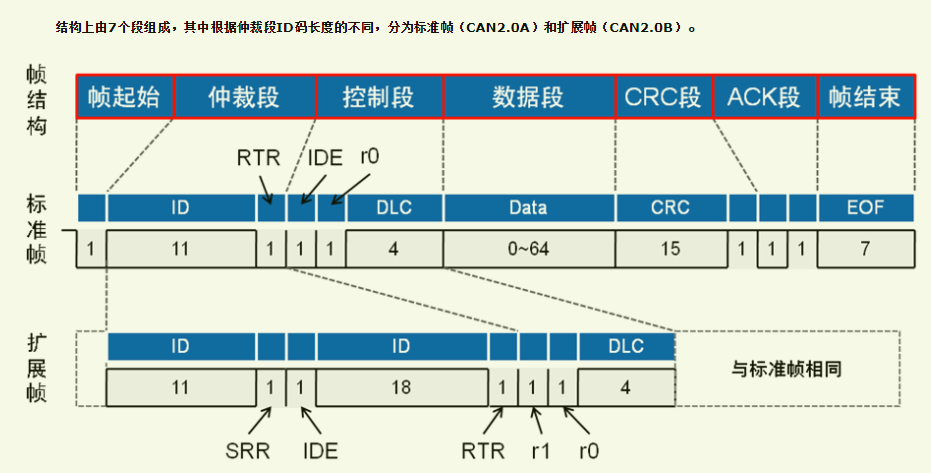

CAN 通信的数据传输速率不同,主要是因为不同的标准使用了不同的帧结构和信息编码方式,从而导致了不同的数据传输速率。常见的 CAN 通信标准有 CAN 0A 和 CAN 0B。
CAN总线传输速率是多少?
CAN总线的通讯距离和波特率成反比。在位速率为5千比特位每秒的时候达到最大的传输距离10公里。其中一般的工程中比较常用的为500K每秒的通讯速率。
Can的传输速率与总线长度相关,最高可以达到1Mbⅰt/s,一般国内使用的速率是100k~500kb每秒。
通信距离最远可达10KM(速率低于5Kbps)速率可达到1Mbps(通信距离小于40M)。传输距离和速率成反比,还有线材要求比较高。
高速CAN总线最高信号传输速率为1Mbps,支持最长距离40m。ISO11898-2要求在高速CAN总线两段安装 端接电阻 RL(端接电阻一般为120,因为电缆的特性阻抗为120 ,为了模拟无限远的传输线。)以消除反射。
CAN总线的数据传输速度和通讯的距离有很大的关系,在四十米的范围内,其数据传输速度能够保持在1000Kbps上,超过了这个范围以后,其数据传输速度会逐步的下降,在十千米处为5Kbps。
我想问下can总线速率是多少呢?
1、CAN总线的通讯距离和波特率成反比。在位速率为5千比特位每秒的时候达到最大的传输距离10公里。其中一般的工程中比较常用的为500K每秒的通讯速率。
2、CAN总线的数据传输速度和通讯的距离有很大的关系,在四十米的范围内,其数据传输速度能够保持在1000Kbps上,超过了这个范围以后,其数据传输速度会逐步的下降,在十千米处为5Kbps。
3、感谢题主的邀请,我来说下我的看法:CAN总线是一种工业现场总线,其峰值通讯速率为1000Kbps,在十千米之外,其通讯速率为5Kbps。很明显,CAN总线和其他总线一样,受物理因素影响,通讯距离越远,通讯速度越慢。
RS232通信和CAN通信的区别是什么
RS232支持15米以内的通信。RS485 和RS232最主要的区别是电平不同,需要经过RS232/RS485转换器转换。RS485最大无中继传输距离为1200米,超过可加中继器(最多8只),传输距离接近10Km。
RS232,RS422,RS485是电气标准,主要区别就是逻辑如何表示。
RS-232串口标准是种在低速率串行通讯种增加通讯距离的单端标准。RS-232采取不平衡传输方式,即单端通讯。其收发端的数据信号都是相对于地信号的。
RS-232-CRS-232-C是美国电子工业协会EIA(Electronic Industry Association)制定的一种串行物理接口标准。RS是英文“推荐标准”的缩写,232为标识号,C表示修改次数。
为了弥补RS-232-C的不足,提高数据传输率和延长通信距离,EIA于1977年制订了RS-499串行通信标准,这个标准对RS-232-C的不足做了改进和补充。RS-422A是RS-499的标准子集之一。
