三极管接法如何计算延迟时间?

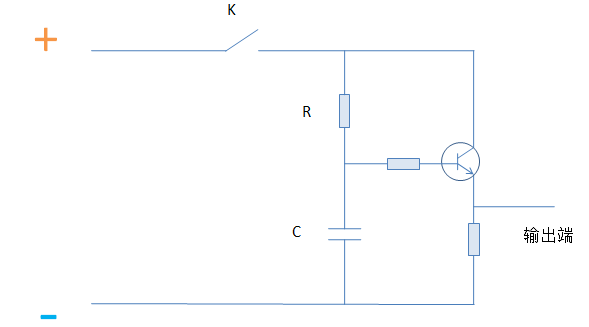

基极先串接一个电阻，然后再与一个阻容RC延时电路连接，电容C的一端接电源，电阻 R 的一端接地，另一端与电容的一端、基极电阻的一端连接在一起。
lnv(t)/v(0)=-t/RC v(0)=5V，v(t)=4V（三极管和二极管的结压降），由RC参数计算得到。
根据最大耐压选型 三极管的集电极C和发射极E之间所能承受的最大电压参数为V（BR）CEO，工作时CE之间的电压不能超过规定的数值，否则三极管会永久性损坏，以9013为例VCEO为25V，即CE之间最大不能超过25V。
其中主要使用三极管的放大和延迟特性。电路中使用一个或多个三极管作为延时元件，通过控制三极管的电流来控制延迟时间。在这个电路中，输入信号会经过一系列的电路元件，例如电阻和电容器来调整三极管的电流，从而控制延迟时间。
关于三极管延时电路的问题
三极管延时电路工作原理三极管延时电路工作原理基于三极管的基本特性，其中主要使用三极管的放大和延迟特性。电路中使用一个或多个三极管作为延时元件，通过控制三极管的电流来控制延迟时间。
你这个是延时启动，不过延时时间不长，精度不高，而且延时时间受工作电压影响，按照你这里的参数，延时时间大约1分钟。二极管D1是为了当没供电的时候给电容放电（事实上多此一举），二极管D2是保护三极管的。

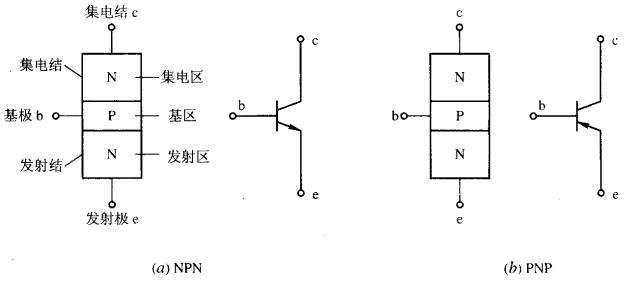

你讲的是一个最基本的延时电路，三极管有集电极、基极、发射极。
这不是开关电路，三极管处于线性放大状态，是随着充电过程慢慢截止的，不可避免的会将大量本该送到灯泡上的功率消耗在自己半通不通的内阻上。建议找一个单稳态“触发”电路（至少用两个晶体管形成正反馈）做这个延时器。
两个三极管连在一起形成一个类似复合三极管的结构，其目的应该是为了增加驱动能力。图中的三极管和延时无关。其延时电路由100uf电容，51k电阻和9013的BE结电阻组成。
其延时时间在0～120分钟内连续可调，可作为家用电器的延时装置。此电路结构简单、工作可靠，完全可以满足一般家庭使用。 工作原理：延时部分由BGBG2复合后与电容C组成密勒积分电路。
当程序设定好后,如何延长三极管导通时间
1、控制一个三极管的导通时间方法如下：用PWM信号来控制三极管导通时间，导通的时间越长，电机转速越高。用PWM控制信号来控制三极管导通时间，用改变电压来实现。
2、基极先串接一个电阻，然后再与一个阻容RC延时电路连接，电容C的一端接电源，电阻 R 的一端接地，另一端与电容的一端、基极电阻的一端连接在一起。
3、按一下按钮AN，电容C迅速经D1放电，继电器J吸合，开始下一个延时过程。
4、这个电阻不能太小，否则会造成三极管导通时承受过大的电流。同时电阻也不能太大，否则会增加三极管BC极间电容的充电时间，延长三极管的导通时间，进而影响P-MOS栅极电压Vgs的上升时间。
5、VTVT2导通的第二个效果是通过R3给VT3一个正偏置，使VT3也导通，导通电流经继电器K入地，使K吸合，吸合时间由C1的大小与RP1的阻值确定，时间常数大则吸合时间长，反之短。（图中C1极性必须反过来，否则漏电流大）。
6、当三极管的基极上加一个微小的电流时，在集电极上可以得到一个是注入电流β倍的电流，即集电极电流。集电极电流随基极电流的变化而变化，并且基极电流很小的变化可以引起集电极电流很大的变化，这就是三极管的放大作用。
到此，以上就是小编对于的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
