怎么设计圆极化微带天线开缝
首先由合适的馈电点产生正交简并模，然后对天线辐射结构引入微扰单元，使天线表面电流相位发生改变，使两个极化正交的简并模的相位差90度，从而满足辐射圆极化波所需条件。
调整天线的缝隙宽度和长度：增加缝隙的宽度和长度会导致天线的阻抗带宽变宽，从而提高宽轴比。但是需要注意的是，如果缝隙过大或过短，会影响天线的阻抗匹配和辐射效率。
（4）天线宽频带增益 天线设计的启发：该天线的原理是利用 PIFA 天线实现宽频线极化辐射，再通过金属地边缘的十字槽改变辐射电流的分布，经过各尺寸的精确调整，最终实现宽频圆极化。
圆极化天线在无线电领域中有重要作用。特别在航天飞行器中，由于飞行器位置姿态的固定，它们的通讯测控设备都要求是共形的、重量轻、体积小而且成本低的圆极化天线。圆极化微带天线就是能满足这些要求的比较理想的天线。
一般架在两个山顶之间。小的天线如陶瓷微带天线如米粒大小。最简单的就是剪根四分之一波长的线做天线就可了，如4Gwifi天线就普通特氟龙屏蔽线剥出3CM长即可，如能将屏蔽层反套3CM做成双振子增益会高些效果更好。
带通滤波器的最高频率
加（带宽斜杠2））。根据查询搜狐网所发布的信息得知，下限频率等于中心频率斜杠（1加（带宽斜杠2）），上限频率等于中心频率斜杠（1减（带宽斜杠2））。上限频率和下限频率是指带通滤波器的高截止频率和低截止频率。
带通滤波器有两个截止频率，低端截止频率f1和高端截止频通常率f2。通常中心频率为f1和f2的几何平均值，即fo=√f1*f2。其带宽定义为B=f2－f1。实际当中将低通滤波器和高通滤波器组合起来，就可得到带通滤波器。
图中带通滤波器由低通滤波器和高通滤波器组成。设置低通率滤波器的截止频率fH为6kHz，高通滤波器的截止频率fL为20Hz即可。
滤波器对通过的信号具有频率选择作用就带通滤波器而言，它的整个频率通带内都能最大限度的让信号通过，而其阻带对通过的信号有衰减和抑制作用。
微带线阻抗计算公式
1、基本原理微带线上传播的电磁波可近似看成TEM波，于是它的特性阻抗就能用下面的公式计算：Z0=1Cv=%CL姨！！(1)式中C、L分别为微带线单位长度的电容和电感，v为波在微带线上的传播速度。
2、从公式(1)可以看出，影响特性阻抗的主要因素是：(1)介质常数εr；(2)介质厚度h；(3)导线宽度w；(4)导线厚度t等。因而可知，特性阻抗与基板材料(覆铜板材)关系是非常密切的，故选择基板材料在PCB设计中非常重要。
3、传输线阻抗公式特征：（1）半波长阻抗重复性 （2）1/4波长阻抗倒置性 -具有阻抗变换作用 均匀无耗传输线有三种工作状态 1)ZL=ZO时，传输线工作于行波状态(全匹配状态)。
4、微带线内的45度角可以通过以下步骤计算：计算微带线的特性阻抗Z0。根据微带线的特性阻抗Z0，使用微带线的阻抗公式计算微带线的电容和电感。根据微带线的电容和电感，使用微带线的传输线模型计算微带线的传输参数。

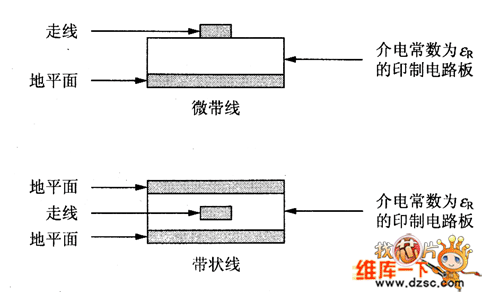

5、可以先简单看一下两种传输线结构的阻抗计算公式：1）微带线阻抗 2）带状线阻抗 关于传输线的阻抗，你只要理解它的原理及记住各个元素和阻抗的比例关系，然后能在工作中灵活运用就好了。
6、阻抗公式 Z= R+i( ωL–1/ ( ωC ) ) 说明： 负载是电阻、电感的感抗、电容的容抗三种类型的复物，复合后统称“阻抗”，写成数学公式即是：阻抗 Z= R+i(ωL–1/ ( ωC ) ) 。
如何计算传输线阻抗及其布线技巧
1、波阻抗公式是Z=R+jX。线路波阻抗等同于所给定线路参数的一条无限长线路上行波的电压与电流的比值。对于无损输电线路，其波阻抗Z等于(L/C)的平方根。
2、阻抗计算常用于评估电路的稳定性，特别是在放大器和振荡器设计中。通过计算输入输出端口的阻抗，可以分析电路中的反馈路径和稳定性特性。
3、并联终端匹配 并联终端匹配是最简单的终端匹配技术，通过一个电阻R 将传输线的末端接到地或者接到V CC 上。电阻R 的值必须同传输线的特征阻抗Z 0匹配，以消除信号的反射。
