spi模式0可以通信模式3不能通信的原因
1、一般从器件的工作模式是固定的，主机要跟从机采用一样的工作模式，双方才能正常通信。如果有多个从设备，且从设备使用了不同的工作参数，那么主设备与不用的从设备通信时必须重新配置这些参数。
2、这些都是需要看他们时序图去分析是用什么模式，如果模式不对，数据传输会有问题。这也是为什么明明自己写了时序用在这个芯片可以，换到别的spi通信的芯片就不行。
3、简单来说，模式0多用于实现与外部移位暂存器的介面；模式3多用于与外部装置的非同步序列通讯，其中模式1不带第8位、波特率可调；模式2带第8位、波特率固定；模式3带第8位、波特率可调。
4、方式不同 三线制指的是CS，CLK，MOMI，是半双工方式；四线制指的是 CS，CLK，MOSI和MISO，是全双工方式。收和发的数据线不同 三线制收和发的数据线都在同一根线MOMI上；四线制收和发的数据线分开。
5、看到SPI通讯中的某些资料，MOSI，MISO，SCK是直联的(经测试是可以的)，但有些ISP编程器却加上三个上拉电阻。输出1： MCU输出1+(上拉) 或 MCU高阻+上拉。输出0： MCU输出0+(上拉) 或 MCU输出0+上拉。
6、可能原因1： SPI 线路与 继电器 过于靠近，继电器动作时产生的电磁辐射，或传导 到SPI 通讯线路上，导致的通讯异常。
树莓派4-SPI(硬件篇)
SPI = Serial Peripheral Interface，是串行外围设备接口，是一种高速，全双工，同步的通信总线。常规只占用四根线，节约了芯片管脚，PCB的布局省空间。
新的 树莓派 几乎可兼容所有以往创建的树莓派项目、配件和应用。
系统出现故障。树莓派由于系统出现故障，导致spi速度不稳，可以请专门的技术人员进行维修，即可恢复正常的运行速度，此派是为学习编程教育设计的微型电脑，是只有信用卡大小，携带便捷，占用的空间小。
树莓派具有26个普通输入和输出引脚。在这26个引脚中具有8个普通输入和输出管脚，这8个引脚既可以作为输入管脚也可以作为输出管脚。除此之外，树莓派还有一个2线形式的I2C、一个4线形式的SPI和一个UART接口。
压力传感器中的输出类型IC、SPI,引脚SDA、SCL、MISO、SCLK、NC、S...
I2C通信中使用两个信号线SDA、SCL，分别为数据线和时钟线。SPI通信中使用4根信号线MISI、MISO、SCLK、SS，分别为数据输入、数据输出、时钟和使能端，NC表示空脚。
SCK为同步时钟，MOSI为主输出从输入，MISO为主输入从输出。看到SPI通讯中的某些资料，MOSI，MISO，SCK是直联的(经测试是可以的)，但有些ISP编程器却加上三个上拉电阻。输出1： MCU输出1+(上拉) 或 MCU高阻+上拉。
数字输入/输出口：Arduino板上通常有多个数字输入/输出口，可以通过编程来控制其输出电平（高电平或低电平）或读取输入电平。
问题三：输出引脚驱动力是什么意思 I2C、SPI为通信中数据传输协议，即通信协议。 I2C通信中使用两个信号线SDA、SCL，分别为数据线和时钟线。
SPI（10(SS)：工作电压为5V：ATmega328内置的UART可以通过数字口0（RX）和1（TX）与外部实现串口通信。电源引脚说明 VIN --- 当外部直流电源接入电源插座时，可以通过VIN向外部供电：信号为低时复位单片机芯片。
SPI SPI 是一种四线制串行总线接口，为主/从结构，四条导线分别为串行时钟(SCLK)、主出从入(MOSI)、主入从出(MISO)和从选(SS)信号。主器件为时钟提供者，可发起读从器件或写从器件操作。
SPI通信四大模式
1、SPI通信中使用4根信号线MISI、MISO、SCLK、SS，分别为数据输入、数据输出、时钟和使能端，NC表示空脚。
2、SPI总线三线制和四线制的区别：方式不同 三线制指的是CS，CLK，MOMI，是半双工方式；四线制指的是 CS，CLK，MOSI和MISO，是全双工方式。

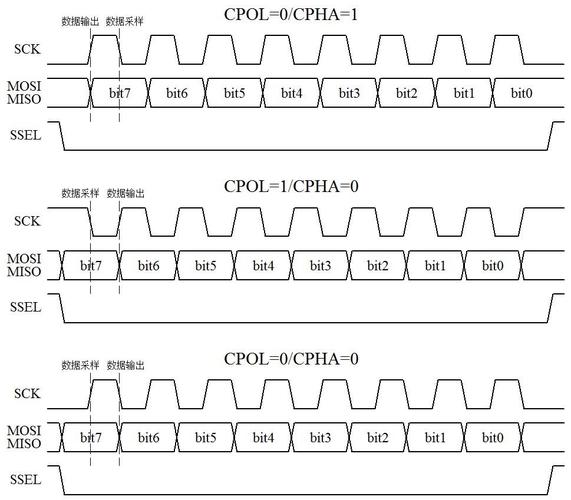

3、SPI有四种操作模式：模式0、模式模式模式3。这几个模式之间的区别是定义了在时钟脉冲的哪条边沿转换(toggles)输出信号，哪条边沿采样输入信号，还有时钟脉冲的稳定电平值(即时钟信号无效时是高还是低)。
4、SCK为同步时钟，MOSI为主输出从输入，MISO为主输入从输出。看到SPI通讯中的某些资料，MOSI，MISO，SCK是直联的(经测试是可以的)，但有些ISP编程器却加上三个上拉电阻。输出1： MCU输出1+(上拉) 或 MCU高阻+上拉。
5、spi四种模式详解在讲时序图之前，我们先要了解spi的四种模式，不同的模式采集数据的方式不一样。一般内置SPI功能的单片机上，都有两个寄存器配置位CPOL和CPHA。我们拿STM32单片机来举例，可以通过结构体成员配置。
6、SS（从机选择线）：用于选择要通信的从机设备。如果只使用单线传输模式，通常是指仅使用MOSI线进行数据传输。在这种情况下，不需要使用MISO线。但是，仍然需要至少一条时钟线（SCLK）来同步数据传输。
到此，以上就是小编对于spi的传输时序有哪几种的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
