就是个正反转的控制啊，用转换开关实行正反转的控制。只不过加了个实现继电器K自锁的功能，断路器QS得电后K就自锁闭合。

结构不同。TTL门电路是由晶体管构成的逻辑电路，CMOS门电路以MOS管作为开关器件的门电路是CMOS门电路，其中为P-MOS管和N-MOS管构成互补的结构形式。电压电流不同。

门电路几乎可以组成数字电路里面任何一种复杂的功能电路，包括类似于加法、乘法的运算电路，或者寄存器等具有存储功能的电路，以及各种自由的控制逻辑电路，都是由基本的门电路组合而成的。

逻辑门可以用电阻、电容、二极管、三极管等分立原件构成，成为分立元件门。也可以将门电路的所有器件及连接导线制作在同一块半导体基片上，构成集成逻辑门电路用以实现基本逻辑运算和复合逻辑运算的单元电路称为门电路。

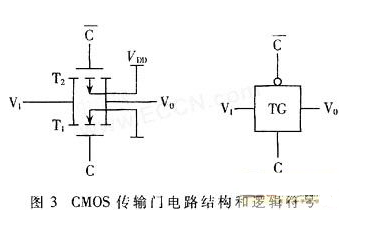

传输门，当g为1时，将输入端的模拟信号整体传输之输出端，无损耗，g为0时门关闭。TP和TN是结构对称的器件，它们的漏极和源极是可互换的。设它们的开启电压|VT|=2V且输入模拟信号的变化范围为-5V到+5V 。

把N个带有反相输出端（D非）的D触发器串联起来，每个D触发器的反相输出端接到自己的D输入端，前一级的输出作为后级的时钟输入信号，就构成N位二进制异步计数器。

见下图：【补充】：异步计数器（亦称波纹计数器，行波计数器）：组成异步计数器的触发器不是共用同一个时钟源，触发器的翻转不同时发生。分类：计数器按计数脉冲的输入方式可分为：同步计数器和异步计数器。

最佳答案该设计主要思路为时钟分频和逻辑运算。也可以理解为计数器设计和进位提取。

选用芯片74LS74，管脚图如下。说明：74LS74是上升沿触发的双D触发器， D触发器的特性方程为设计方案：用触发器组成计数器。触发器具有0 和1两种状态，因此用一个触发器就可以表示一位二进制数。

LS74是双D触发器，组两位异步加法计数器很简单，每个D触发器先构成一位计数器，然后Q0非输出端作D1的CP脉冲，逻辑图如下图所示。

【答案】：模8加/减计数器由三个D触发器计数单元经异步级联而成，在加法计数时，前级Q作下级时钟；减法计数时，前级Q作下级时钟。电路只需加入用X控制的异或门，即可在同一电路完成加/减计数的异步级联。

1、逻辑功能，是指触发器的次态和现态及输入信号之间在稳态下的逻辑关系。这种逻辑关系可以用特性表、特性方程或状态转换图给出。根据逻辑功能的不同特点，把触发器分为RS、JK、T、D等几种类型。

2、电路原理如附图，它由IC1和一个编码开关以及控制器等组成。编码开关是由IC1中的输入端A、B、C、D与二极管和按键组成。验证编码开关是否正确，只要按住任意一个按键。使它有一个正电平输入，数码管就会显示相应的数字来。

3、LS175就是d触发器 74LS20就是双4输入1输出的与非门（一片集成了两个门电路） 74LS00就是集成了4个与非门至于抢答器的电路图阎石版的数电第4版第4章课后习题的最后一道就有设计我给你拍下来就是了。

4、按照电路图连接电路。(2)抢答前先清零，Q1-Q4均为0，相应的发光二极管LED都不亮；Q1-Q4均为1，与非门G1输出为0，扬声器不响。同时，G2输出为1，将G3开通，时钟脉冲CP可以经过G3进入D触发器的CP端。

5、抢答器同时供8名选手或8个代表队比赛，分别用8个按钮S0 ~ S7表示。设置一个系统清除和抢答控制开关S，该开关由主持人控制。抢答器具有锁存与显示功能。

6、以下设计的这款电路非常简单，只要按图一试，就能装成一台简单的八路抢答器。电路原理如附图，它由IC1和一个编码开关以及控制器等组成。编码开关是由IC1中的输入端A、B、C、D与二极管和按键组成。

到此，以上就是小编对于传输门构成 d触发器的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
