本篇目录：
- 1、传输线可用rlgc电路进行等效分析吗
- 2、分布参数电路
- 3、微带传输线的特性分析
- 4、ads如何调出单位原件和传输线
- 5、微带天线的分析
- 6、低应变桩身波阻抗计算方法
传输线可用rlgc电路进行等效分析吗

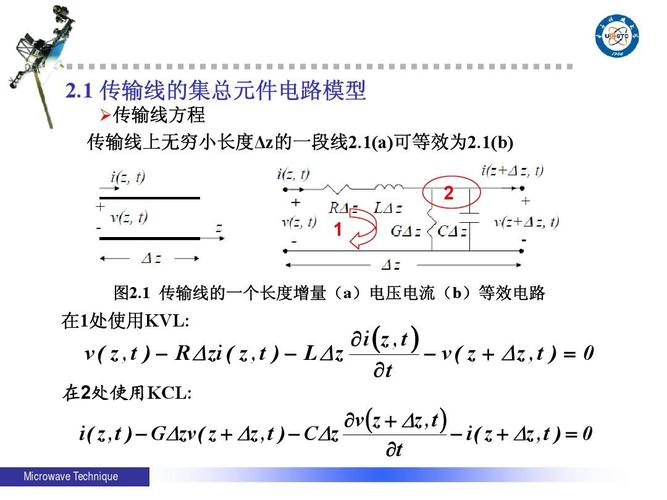

1、对于简单的传输TEM模式的单线传输线，例如微带线，可以等效成如下简单的结构：上图中RLGC为单位长度的电参数，其中RG值与导体损耗，介质损耗，辐射损耗相关，LC和物理横截面尺寸相关；等效的RLGC参数一般情况下都是频率的函数。
2、（1）戴维南定理只对外电路等效，对内电路不等效；（2）应用戴维南定理进行分析和计算时，如果待求支路后的有源二端网络仍为复杂电路，可再次运用戴维南定理，直至成为简单电路；（2）戴维南定理只适用于线性的有源二端网络。
3、等效可以用来简化复杂的电路，可以帮助我们更容易地分析电路的特性。具体而言，等效包括以下两个概念：等效电阻：将复杂的电路替换为一个单一的电阻，这个电阻与原电路在某些方面表现一致。
分布参数电路
分布参数电路是必须考虑电路元件参数分布性的电路。参数的分布性指电路中同一瞬间相邻两点的电位和电流都不相同。这说明分布参数电路中的电压和电流除了是时间的函数外，还是空间坐标的函数。
研究分布参数电路时，常以具有两条平行导线、而且参数沿线均匀分布的传输线为对象。这种传输线称为均匀传输线（或均匀长线）。
在电路理论中，对分布参数电路进行分析时，首先是建立模型。建立模型采用的是无限逼近法。这种方法是将分析对象（例如均匀传输线）设想为许多个无穷小长度元dx。由于长度元dx是无穷小量，在这些长度元的范围内参数可以集中。
分布参数等效电路中电阻、电感、电容、电导布局连接：分别求出容抗感抗后，电容(Xc)、电感(XL)、电阻串联总阻抗： Z＝根号[R^2＋(XL－Xc)^2] 电路电流。
微带传输线的特性分析
利用HS仿真工具给出微 FS带传输线中电场、磁场能量的分布图，讨论趋肤效应对微带传输线的阻抗影响，并结合 传输线理论以及Hmratamesd经验公式计算了微带传输线的特性阻抗。
光纤传输线具有通信容量大、传输距离远、不受电磁干扰、抗腐蚀能力强、重量轻等许多技术上的优点，是本世纪70年代出现的一种受到广泛欢迎的传输线。
按照传输线的结构，可以将它分为微带线和带状线。在PCB的特性阻抗设计中，微带线结构是最受欢迎的，因而得到最广泛的推广与应用。
微带线是不均匀介质填充，其传输模式为准TEM模。分析方法有准静态法、色散模型法和全波分析法。
ads如何调出单位原件和传输线
工作空间。ads软件中需要玩家新建程序，有损传输线位于工作空间中。ads是领先的电子设计自动化软件，适用于射频、微波和信号完整性应用。
双击器件，然后选择要改变的那个参量，右侧就有单位选项，单击后，修改为自己所要的单位即可。ADS即自动化设备规范，它为设备之间的通讯提供路由。
打开ADS软件，并创建一个新的天线设计项目。 添加要测试的天线元件，例如反射板、引向器、定向器等。
例如这个，先在VAR中依次设置变量，如下所示：设置变量时，不要设置单位，再在相应的元器件值处修改即可，如下所示：设置完成后加上优化控件，并在变量控件上对要进行优化的变量进行值域的设置。
在ADS PCB级仿真控件SIPro中提取S参数后，建立原理图结构进行仿真和调试，较为快速和便捷。
微带天线的分析
微带天线在一个薄介质基片上，一面附上金属薄层作为接地板，另一面用光刻腐蚀方法制成一定形状的金属贴片，利用微带线或同轴探针对贴片馈电构成的天线。
另一类微带天线是微带缝隙天线。它是把上述接地板刻出窗口即缝隙，而在介质基片的另一面印刷出微带线对缝隙馈电。
该天线在电流不连续点形成等效磁流源，靠改变各磁流的位置，可改变天线的方向性。馈电方式与阻抗矩形微带天线的馈电方式基本上分成侧馈和背馈两种。
微带天线分2 种：①贴片形状是一细长带条，则为微带振子天线。②贴片是一个面积单元时，则为微带天线。如果把接地板刻出缝隙，而在介质基片的另一面印制出微带线时，缝隙馈电，则构成微带缝隙天线。
首先，s波段 在2~4GHz，成为带宽的地方是 s11 小于-10dB的地方，打个比方，比如你设计个中心频率在4GHz的天线，带宽要100M的话，在3~5GHz内的s11都要小于-10dB，最小的地方在4GHz。
微带贴片天线是一种谐振式天线，它可以等效为一个高品质因素的谐振电路，微带天线的窄带特性是由值较高造成的，即存储于天线中的能量比向外辐射的能量和损耗的能量要大的多。
低应变桩身波阻抗计算方法
1、阻抗公式：z=r+j(xl–xc)。阻抗z=r+j(xl–xc)。其中r为电阻，xl为感抗，xc为容抗。如果(xl–xc)0，称为“感性负载”；反之，如果(xl–xc)0称为“容性负载”。
2、基桩低应变动力检测反射波法的基本原理是在桩身顶部进行竖向激振，弹性波沿着桩身向下传播，当桩身存在明显波阻抗差异的界面（如桩底、断桩和严重离析等部位）或桩身截面面积变化（如缩径或扩径）部位，将产生反射波。
3、低应变反射波法的主要功能是检验桩身结构的完整性，如桩身缺陷位置判断、施工桩长校对和混凝土强度等级定性估计等。
4、桩长小于20m 的，比较准。计算方法是：L＝V*t，即长度等于桩底反射波波速速度乘以时间。现场检测时只要操作规范，尽量排除现场测试干拢因素， 并采用一些信号数据处理等方法， 可以提高桩长检测的准确性。
5、乘以1519，即：采样点数 = 桩长 × 1519 采样时间 = 桩长 × 0.0002778 × 1519 请注意，以上公式仅适用于低应变的情况，对于高应变或者动荷载的情况，需要使用更为复杂的计算方法。
6、式中：AA2为桩身截面积；ρP2为介质密度；vv2为波速；R为反射系数。这里是以广义的波阻抗Aρ·v替代波阻抗ρ·v，它取决于波阻抗的差异和截面积的变化。
到此，以上就是小编对于传输线例题的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
