如何进行阻抗匹配?
1、在进行阻抗匹配计算时，需要注意以下几点：确保信号源和负载的阻抗值在同一频率下测量。如果信号源或负载的阻抗值包含电感和电容成分，需要将其等效转换为电阻值进行计算。
2、然后，选择适当的电容值来匹配该阻抗值，并确保电路中的总阻抗与负载匹配。此外，还可以使用其他类型的网络进行匹配，如串联匹配、并联匹配和变压器耦合匹配等。
3、使用变压器：变压器是常用的阻抗匹配设备之一。通过选择合适的变压器变比，可以实现发射器和负载之间的阻抗匹配。变压器的变比可以根据发射器和负载的阻抗值来计算。
什么是阻抗匹配阻抗匹配的条件

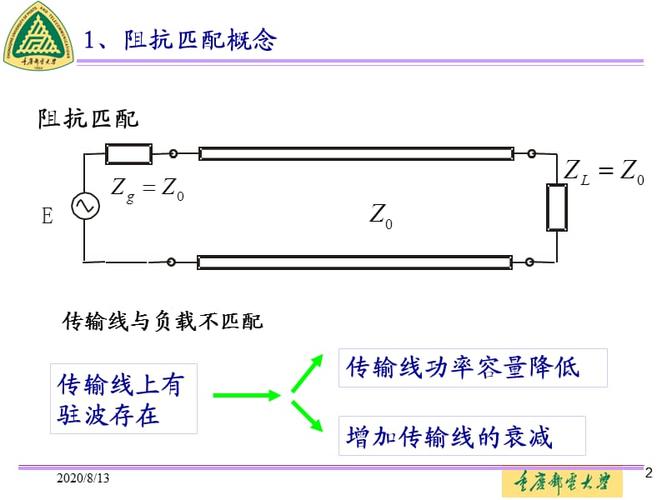

阻抗匹配的概念：阻抗匹配 主要用于传输线上，以此来达到所有高频的微波信号均能传递至负载点的目的，而且几乎不会有信号反射回来源点。
阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。对于不同特性的电路，匹配条件是不一样的。
阻抗匹配就是射频源阻抗与传输线及负载阻抗之间互相适配，得到最大功率输出的一种工作状态。阻抗匹配有两种形式，一是负载阻抗等于信源内阻抗，即它们的模与辐角分别相等，这时在负载阻抗上可以得到无失真的电压传输。
信号源阻抗20kΩ,传输线50Ω,负载50欧姆,请问如何实现阻抗匹配?
1、负载阻抗匹配：负载阻抗等于传输线的特性阻抗称之为负载阻抗匹配。此时，传输线上只有从信号源到负载方向传输的入射波，而无从负载向信号源方向的反射波。源阻抗匹配：电源内阻等于传输线的特性阻抗称之为源阻抗匹配。
2、确保信号源和负载的阻抗值在同一频率下测量。如果信号源或负载的阻抗值包含电感和电容成分，需要将其等效转换为电阻值进行计算。在高频率范围内，元件的引脚电阻和连接线的分布电容和电阻也需要考虑在内。
3、并联端子匹配 当信号源的阻抗很小时，通过增加并联电阻，使负载端的输入阻抗与传输线的特性阻抗相匹配，消除负载端的反射。实现形式分为单电阻和双电阻两种。
4、并联终端匹配 并联终端匹配是最简单的终端匹配技术，通过一个电阻R 将传输线的末端接到地或者接到V CC 上。电阻R 的值必须同传输线的特征阻抗Z 0匹配，以消除信号的反射。
5、阻抗匹配(Impedance matching)是微波电子学里的一部分，主要用于传输线上，来达到所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。史密夫图表上。
6、高频测试连接线。50欧阻抗匹配采用的是SMA头的座子，用高频测试连接线，中间采用50欧姆的同轴电缆相连。50欧姆阻抗是指在高频传输中，信号输送的电缆的输入或输出端对于信号电压和电流的阻抗值为50欧姆。
到此，以上就是小编对于传输线阻抗和频率的关系的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
