电压比较器传输特性(电压比较器传输特性实验)

本篇目录:

电压的传输特性

1、电压传输特性的三个要素:输出电平、阈值电压、跃变方向 (1)输出高电平UOH和输出低电平UOL 输入电压Ui是模拟信号,输出电压U0只有两种可能的状态,不是高电平UOH就是低电平UOL,用以表示比较结果。

2、电压传输特性电路连接方法如下:将信号源接入差分放大电路的非反向输入端(即正极),并将信号接地。将信号源的反向输入端(即负极)接地。在差分放大电路的输出端连接负载电阻。

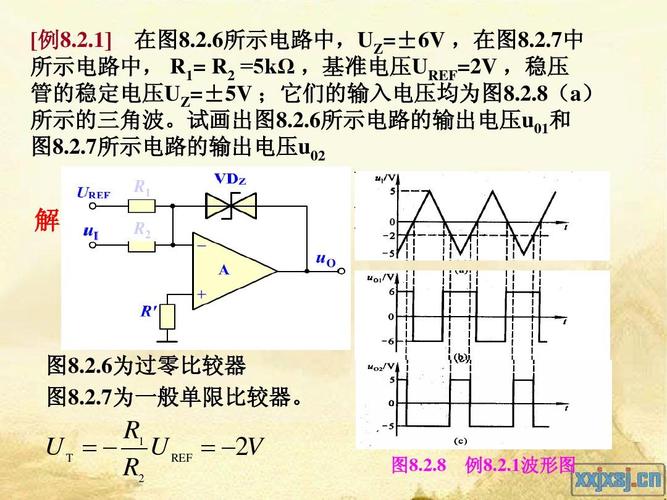

电压比较器传输特性(电压比较器传输特性实验)-图1

3、(1)电流信号(0-20mA)传输抗干扰和稳定性好。一般工业中干扰能量一般比较小,而且多是电场干扰,电压较高但能量较小,这种干扰产生不了多大的电流却能产生很高的干扰电压,所以对电压传输信号的线来说干扰比较厉害。

4、总结电压传输特性的测量方法:电压测量的方法有两种,分别是直接测量法和间接测量法两种。直接测量法就是用相应的仪表测量,然后直接读出被测参量的电压值。

5、当输入电压ui小于0时,输出电压u0=-7V;当输入电压ui大于0时,输出电压u0=7V。这就是它的电压传输特性,你画出它的横纵坐标图形就可以。输出稳压要加上最上端二极管的压降0.7V,所以是7V。

电压比较器传输特性(电压比较器传输特性实验)-图2

电压比较器的传输特性怎么画

1、sinωt=2 sinωt=1/2 在 0=ωt12 4sinωt2 t 在(0,T/12 ),(5T/12 ,T)时间段 u0=+6V t 在(T/12 ,5T/12 )时间段 u0=-6V 其余周期波形重复。

2、选择.ac分析,输出添加一个表达式,表达式为输出变量除输入变量。适当修改纵轴和横轴格式。分析就可以弹出曲线窗口了。放大倍数为2的最大输出为±6V的放大电zhi路。Vo=2Vi(Vo≤6v)一个电压比较(鉴定)电路。

3、A1输出低电平,D1导通;A2输出高电平,D2截止,Uo输出0。

4、解:根据虚短,图中节点电位为ui。根据虚断,I2=I3。即:(uo-ui)/R3=ui/R2,(uo-ui)/20=ui/10。因此:uo=3ui。(1)(2)见上图。

5、根据运算放大器的虚短和虚断的特点,当输入端V+=V-时输出电压Vo=0V;当输入端V+V-时输出电压Vo=8V;当输入端V+V-时输出电压Vo=-8V。

模拟电路,滞回比较器的电压传输特性

1、滞回比较器又称迟滞比较器:有两个门限电压。输入单方向变化时,输出只跳变一次。输入由大变小时,对应小的门限电压;输入由小变大时,对应大的门限电压。在两个门限电压之间,输出保持原来的输出。

2、同相滞回比较器:当输入的比较电压相对于参考点电压的大小,如果大于参考点,则输出高电平,反之则输出低电平。反相滞回比较器:电路接法是参考点位来自本比较器的输出端,并接在同相端,输入信号接在反相端。

3、滞回比较器及其电压传输特性 单限电压比较器电路简单,灵敏度高,但抗干扰能力差。当输入电压信号接近阀值电压时,很容易因微小的干扰信号而发生输出电压的误调变。

4、迟滞电压比较器具有滞回特性,可以有效地提高电路的抗干扰能力。滞回比较器在日常应用中非常广泛,所谓滞回,字面意思就是等待一段时间再回来,它是相较于普通单限比较器而言的。

5、回差越大,抗干扰能力越强。滞回电压比较器的抗噪性能与滞回电压的关系是回差越大,抗干扰能力越强,特点是当输入信号ui逐渐增大或逐渐减小时,有两个阈值,且不相等,其传输特性具有“滞回”曲线的形状。

6、滞回比较器电压有两个动作阈值,其输出不仅与输入大小有关还与当前状态有关。当前状态=1时,只有输入小于动作下限阈值输出才变到0;当前状态=0时,只有输入大于动作上限阈值输出才变到1。

比较器的电压传输过程中具有回差特性

滞回比较器及其电压传输特性 单限电压比较器电路简单,灵敏度高,但抗干扰能力差。当输入电压信号接近阀值电压时,很容易因微小的干扰信号而发生输出电压的误调变。

根据查询相关公开信息显示,单门限比较器、滞回比较器和方波发生器是常见的集成运放的非线性应用,滞回比较器的电压传输过程中具有回差特性。所谓非线性应用是指由运放组成的电路处于非线性状态,输出与输入的关系是非线性函数。

回差越大,抗干扰能力越强。滞回电压比较器的抗噪性能与滞回电压的关系是回差越大,抗干扰能力越强,特点是当输入信号ui逐渐增大或逐渐减小时,有两个阈值,且不相等,其传输特性具有“滞回”曲线的形状。

非线性状态。根据电压网查询显示,双门限电压比较器工作在非线性状态。 双门限电压比较器引入了正反馈, 电压传输特性曲线较陡, 且有回差电压, 提高了电路的抗干扰能力。

施密特比较器的本质是一个正反馈的同相比例运算放大器。通过上图可知,输入信号要想让输出翻转,有一定的迟滞效果。

比较器的工作原理

比较器的工作原理是两个输入端之间的电压在过零时输出状态将发生改变,由于输入端常常叠加有很小的波动电压,这些波动所产生的差模电压会导致比较器输出发生连续变化,为避免输出振荡,新型比较器通常具有几mV的滞回电压。

比较器的工作原理基于比较器输入之间的电压差。当输入电压之间存在差异时,比较器会产生输出,否则它不会产生输出。比较器的输出通常是一个二进制信号,表示输入之间的关系。

它的工作原理是,它接收两个输入数据字节,然后将它们的每一位进行比较,如果两个字节的每一位都相同,则输出一个“相等”信号,否则输出一个“不等”信号。

虚断,由于比较器的输出只有低电平和高电平两种状态,所以其中的集成运放常工作在非线性区。从电路结构上看,运放常处于开环状态,又是为了使比较器输出状态的转换更加快速,以提高响应速度,一般在电路中接入正反馈。

工作原理:电压比较器可以看作是放大倍数接近“无穷大”的运算放大器。

电压比较器的工作原理基于输入信号与参考电压之间的比较。电压比较器通常有两个输入端,一个是待比较的信号输入端(VIN),另一个是参考电压输入端(VREF)。

到此,以上就是小编对于电压比较器传输特性实验的问题就介绍到这了,希望介绍的几点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
