本篇目录：
- 1、典型环节的电路模拟实验传递函数怎么求
- 2、基础电路如何区分一阶电路和二阶电路
- 3、二阶有源巴特沃斯带通滤波电路参数的确定?
- 4、二阶rlc电路传递函数
- 5、二阶带通滤波器的相移公式?高手请进。见图。
- 6、二阶系统的闭环增益怎么求
典型环节的电路模拟实验传递函数怎么求
1、①确定系统的输入和输出；②列出微分方程；③初始条件为零，对各微分方程取拉氏变换；④求系统的传递函数。
2、闭环传函=开环传函/(1±开环传函)。（负反馈为+，正bai反馈为-，不过一般都是负反馈的）也可以直接把分子加到分母，这样是简便算法（系统为负反馈时候）分子含有s时候也是按公式来。
3、对于RLC电路要求传递函数，最简单的方法就是利用其S域模型，本题电路的S域模型为RR2的复阻抗不变 ，电容的复阻抗为1/sc。
4、三者的关系如下：脉冲响应函数h(t)的Laplace变换为传递函数H(s)；脉冲响应函数h(t)的Fourier变换为频响函数H(jw)；将传递函数H(s)中的s代以jw，则传递函数H(S)变成频响函数H(jw)。
基础电路如何区分一阶电路和二阶电路
一阶电路里有一个电容 或 一个电感。二阶电路里有一个电容和一个电感。简单的讲，一阶电路里有一个储能元件，可以是电容也可以是电感。
一阶二阶三阶，这是电路的一个专业名词。几阶就是电路中有几个储能元件，电容或者电感，一个就是一阶，一个电容加一个电感就是二阶，两个电容也是二阶。
一阶电路和二阶电路的区别主要由以下两点：储能元件的数量不同，一阶电路里有一个电容或一个电感。
二阶有源巴特沃斯带通滤波电路参数的确定?
1、buttord\x0d\x0a\x0d\x0a（1）[N，wc]=buttord(wp，ws，αp，αs)\x0d\x0a\x0d\x0a用于计算巴特沃斯数字滤波器的阶数N和3dB截止频率wc。
2、计算滤波器的参数：根据计算出的截止频率，使用巴特沃斯滤波器的设计公式计算出滤波器的参数，包括截止频率、通带增益、阻带衰减量等。
3、，巴特沃斯滤波器 n的可取值 为：1，2，3，6，8。。 仅可使用于滤波器电路 总增益 K 和 极偶品质因数 Q 均 ≤ 10的场合。对于高阶的滤波器，采用多级串联。
4、一阶巴特沃斯滤波器的衰减率为每倍频6分贝，每十倍频20分贝。二阶巴特沃斯滤波器的衰减率为每倍频12分贝、三阶巴特沃斯滤波器的衰减率为每倍频18分贝、如此类推。
5、带通滤波器可以通过放大特定频段的信号来滤除其他频段的信号，带阻滤波器则是通过减弱特定频段的信号来滤除其他频段的信号。二阶滤波器的频率特性可以用滤波器的传递函数来表示，通常使用的是巴特沃斯传递函数。
二阶rlc电路传递函数

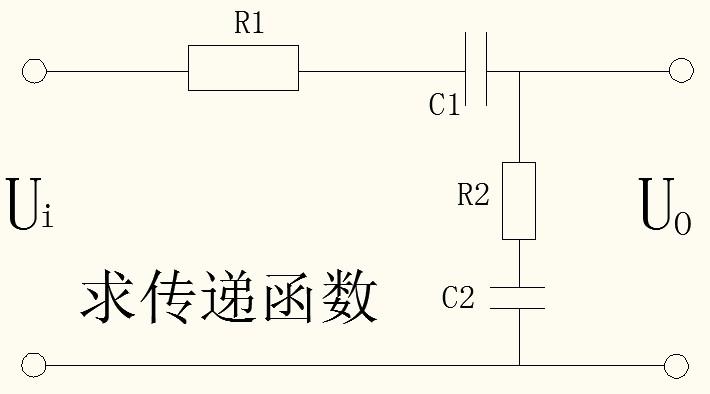

对于RLC电路要求传递函数，最简单的方法就是利用其S域模型，本题电路的S域模型为RR2的复阻抗不变 ，电容的复阻抗为1/sc。
换路后，RLC二阶电路组成串联回路的零输入响应，其中：R=5kΩ，L=5H，C=625nF=25/10^7（F）。2√（L/C）=2×√（5/25/10^7）=2×2000=4000，所以：R2√（L/C），放电过程为非震荡的。
个RLC二阶欠阻尼电路的零输入响应可以表示为：x(t) = Aexp(σt) + Bexp(λt)其中σ和λ为该电路的两个特征根。
对参数进行拉氏变换，就转变成了频域信号分析，感抗变为Ls，容抗变为1/Cs，电阻不变代换后即可求出传递函数。
二阶带通滤波器的相移公式?高手请进。见图。
相频公式 = 90 - arctan(w/A)-arctan(w/B) 产生出的正弦波如果通过FFT后来看会发现并不是单独的一个频率，因采样滤波会引进其他频率，除非是理想的数学模型。
一阶滤波器一阶滤波器是最简单的电路，他们有20dB每倍频的幅频特性1低通滤波器典型的低通滤波器如图十三所示。图十三2高通滤波器典型的高通滤波器如图十四所示。
以二阶带通滤波器为例，二阶带通滤波器传递函数的典型表达式为 式中：ωo=2πfo，是中心角频率，fo是中心频率；Q是品质因数。当ω=ωo时，H（iωo）=1。
特性表示方式不同 一阶滤波器：特性用一阶线性微分方程表示 二阶滤波器：特性用二阶线性微分方程表示。
二阶系统的闭环增益怎么求
开环增益怎么求介绍如下：开环增益计算公式：开环增益等于反馈回路和前向通路组成的那个圆环中所有的增益之乘积。闭环增益计算公式：闭环增益等于开环增益除以1加上环路增益(也就是改善系数）。

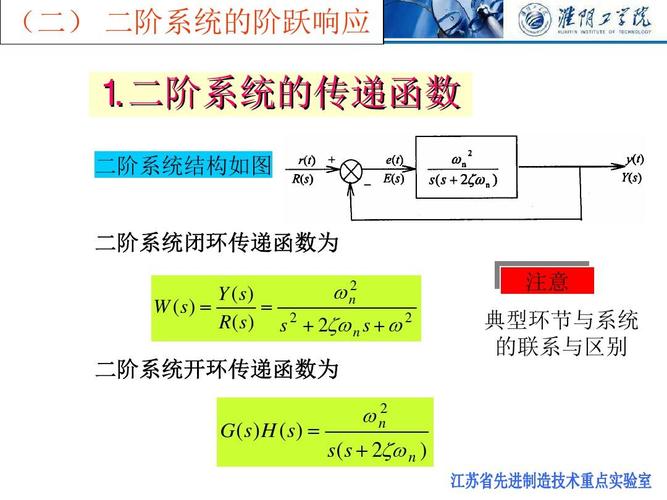

公式推导：对于闭环控制系统，开环增益指化为标准形式的开环传递函数的增益。以带有单位负反馈的二阶系统为例，前向通道传递函数G(s)=ωn^2/s(s+2ωnζ)，此处ωn为系统的无阻尼自振频率，ζ为系统的阻尼比。
不是。增益K是这样算的：先把各个环节标准化：题中的惯性环节应该化成(Ts+1)的形式。那个s+100应该写成100*（0.01s+1）。然后整理成：G（s)=0.15/s(3s+1)(0.01s+1）。所以，增益K应该等于0.15。
二阶系统的闭环增益怎么求 —— 不添加零点前的二阶系统，wn^2=3，2*阻尼比*wn=2，可以得到wn=根号3，阻尼比=1/根号3，但是注意系统有一个比例系数是1/3，附加的零点-1，会改变系统的动态性能。
到此，以上就是小编对于二阶带通电路系统模拟的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
