同步串行总线有哪些
1、三种总线是数据总线、地址总线、控制总线。“数据总线DB”用于传送数据信息。数据总线是双向三态形式的总线,即他既可以把CPU的数据传送到存储器或I/O接口等其它部件,也可以将其它部件的数据传送到CPU。
2、I2C总线是双向、两线(SCL、SDA)、串行、多主控(mulTI-master)接口标准,具有总线仲裁机制,非常适合在器件之间进行近距离、非经常性的数据通信。

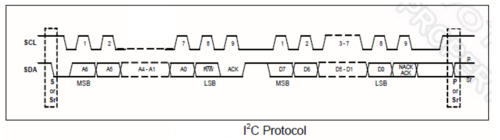

![i2ccomms传输(i2c传输协议)-图1 i2ccomms传输(i2c传输协议)-图1](https://www.gongye.com.cn/zb_users/upload/2023/11/20231111145408169968564895944.png)
3、串行总线:I2C、SPI、RS23UART、USB;并行总线:STD、PC总线、IEEE488总线。
4、计算机常见的串行总线:I2C、SPI、RS23UART、USB (1)I2C I2C总线是由Philips公司开发的一种简单、双向二线制同步串行总线。它只需要两根线即可在连接于总线上的器件之间传送信息。
5、I2C总线是一种简单、双向二线制同步串行总线,它只需要两根线即可在连接于总线上的器件之间传送信息。基本协议不同串口进行通信过程至少涉及三个层次的协议:物理层协议、数据路层协议和应用层协议。

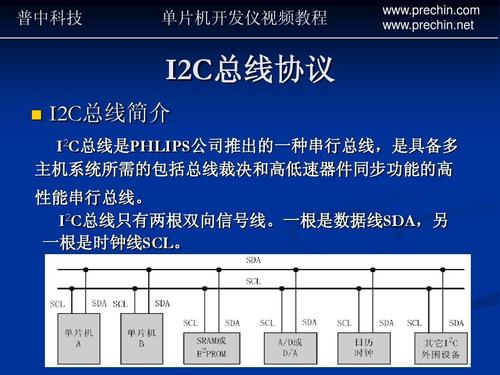

![i2ccomms传输(i2c传输协议)-图2 i2ccomms传输(i2c传输协议)-图2](https://www.gongye.com.cn/zb_users/upload/2023/11/20231111145408169968564822835.jpeg)
三种通信模式SPI、UART、I2C它们的工作原理
1、UART首先将并行数据转换成串行数据来传输。消息帧从一个低位起始位开始,后面是5~8个数据位,一个可用的奇偶位和一个或几个高位停止位。该总线双向通信,可以实现全双工传输和接收。在嵌入式设计中,UART用来与PC进行通信。
2、三种通信模式SPI、UART、I2C它们的工作原理uart:是一种通用串行数据总线,用于异步通信。该总线双向通信,可以实现全双工传输和接收。
3、UART就是两线,一根发送一根接收,可以全双工通信,线数也比较少。数据是异步传输的,对双方的时序要求比较严格,通信速度也不是很快。在多机通信上面用的最多。
![i2ccomms传输(i2c传输协议)-图3 i2ccomms传输(i2c传输协议)-图3](https://www.gongye.com.cn/zb_users/upload/2023/11/20231111145408169968564858708.gif)
4、UART用在与主机(比如计算机)接口外设相连。I2C是由飞利浦公司提出的,用于与芯片与芯片之间的通信。spi是摩托罗拉最先提出的,用于芯片与芯片间的通信,与i2c不同的是传输需要四根线,i2c传输需要两根线,所以速率比i2c快。
5、串行通信:MCU通常支持串行通信协议,如UART、SPI和I2C。您可以使用这些协议将MCU连接到其他设备,以实现双向数据传输。UART用于异步串行通信,SPI和I2C用于同步串行通信。
I2C串行扩展总线的负载能力是多少?信号传输最高速率是多少?
1、而线路中电容会影响总线传输速度。当电容过大时,有可能造成传输错误。所以,其负载能力为400pF,因此可以估算出总线允许长度和所接器件数量。
2、总线最大电容。连接到相同总线上的IC数量只受总线最大电容的限制,串行的8位双向数据传输位速率在标准模式下可达100Kbit/s,快速模式下可达400Kbit/s,高速模式下可达3.4Mbit/s。
3、快速模式下可达400kbit/s,高速模式下可达4Mbit/s;\x0d\x0a 连接到相同总线的IC 数量只受到总线的最大电容400pF 限制。
4、I2C总线支持100kbps和400kbps两种不同的数据传输速率,可以连接多达128个设备。I2C总线还具有多主机和多从机的特性,可以实现复杂的通信结构。
