工程应用中令传输线工作在行波状态的方法有哪两种?
)ZL=ZO时，传输线工作于行波状态(全匹配状态)。只有入射波，电压电流振幅不变，相位沿传播方向滞后；沿线的阻抗均等于特性阻抗；电磁能量全部被负载吸收。2)ZL=0、∞、±jX时，工作于驻波状态（ZL=0，Γ=-1）。
按照传输线理论负载与输匹配信号传输非理想行波状态（驻波或反射）现波形失真或衰减阻抗匹配则传输功率于电源讲内阻等于负载输功率阻抗匹配功率传输定理高频反射波于普通宽频放器输阻抗50 Q功率。
行波（travelling wave） 平面波在传输线上的一种传输状态，其幅度沿传播方向按指数规律变化，相位沿传输线按线性规律变化。从相邻时刻t1和t1+△t进行考察，可以发现波形随时间的增长而向传输线的终端移动。

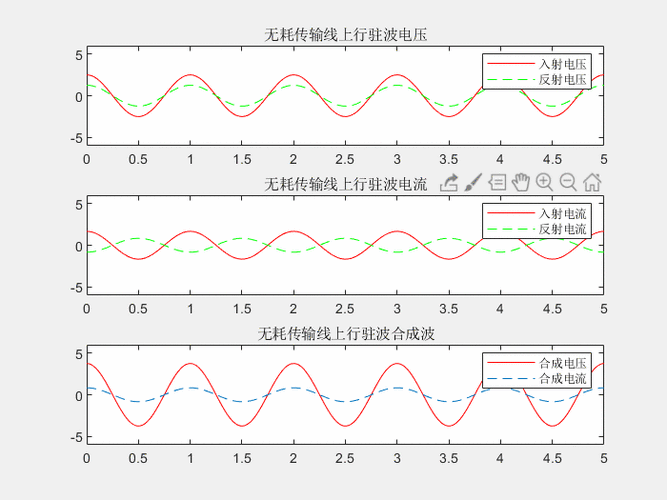

一般，传输线上的电压和电流各由上述两相反方向的行波合成，形成驻波分布。 描述电压或电流行波沿传输线行进过程中的衰减和相移的参量。
什么是传输线的特性阻抗,输入阻抗和负载阻抗
1、输入阻抗：是指一个电路输入端的等效阻抗。在输入端上加上一个电压源，测量输入端的电流，求得输入阻抗。可以把输入端想象成一个电阻的两端，这个电阻的阻值，就是输入阻抗。
2、负载阻抗匹配：负载阻抗等于传输线的特性阻抗称之为负载阻抗匹配。此时，传输线上只有从信号源到负载方向传输的入射波，而无从负载向信号源方向的反射波。源阻抗匹配：电源内阻等于传输线的特性阻抗称之为源阻抗匹配。
3、特性阻抗：又称“特征阻抗”，它不是直流电阻，属于长线传输中的概念。在高频范围内，信号传输过程中，信号沿到达的地方，信号线和参考平面（电源或地平面）间由于电场的建立，会产生一个瞬间电流，如果传输线是各向同性的。
4、输入阻抗：对于一个二端口网络，从输入端看进去的等效阻抗就是输入阻抗。
5、输入阻抗 输入阻抗是指一个电路输入端的等效阻抗。在输入端上加上一个电压源U，测量输入端的电流I，则输入阻抗Rin就是U/I。你可以把输入端想象成一个电阻的两端，这个电阻的阻值，就是输入阻抗。
负载阻抗为多少时传输线工作在行波状态
1、按照传输线理论负载与输匹配信号传输非理想行波状态（驻波或反射）现波形失真或衰减阻抗匹配则传输功率于电源讲内阻等于负载输功率阻抗匹配功率传输定理高频反射波于普通宽频放器输阻抗50 Q功率。
2、特性阻抗指的是匹配阻抗，当负载阻抗为50欧姆是，处于行波状态，反射系数为0。对某一特定频率下的阻抗=50欧，一般用在高频方面.对直流来说当然是无穷大电阻。
3、传输线路中电压信号与电流信号之比，是复数。与内外导体之间的分布参数以及绝缘介质特性有关，与电缆长度无关。建议你搜索“传输线”，可以了解更多。
4、均匀无耗传输线有三种工作状态 1)ZL=ZO时，传输线工作于行波状态(全匹配状态)。只有入射波，电压电流振幅不变，相位沿传播方向滞后；沿线的阻抗均等于特性阻抗；电磁能量全部被负载吸收。
5、信号源内阻与所接传输线的特性阻抗大小相等且相位相同，或传输线的特性阻抗与所接负载阻抗的大小相等且相位相同，分别称为传输线的输入端或输出端处于阻抗匹配状态，简称为阻抗匹配。
欲使主线达到行波状态,负载阻抗和什么有关
行波状态是指传输线上无反射波的状态。此时终端反射系数为ΓL=0，传输线上各点的反射系数为ΓZ=0。
按照传输线理论负载与输匹配信号传输非理想行波状态（驻波或反射）现波形失真或衰减阻抗匹配则传输功率于电源讲内阻等于负载输功率阻抗匹配功率传输定理高频反射波于普通宽频放器输阻抗50 Q功率。
如果匹配良好，负载阻抗等于电缆特性阻抗，不产生反射，只有入射波，没有反射波，电缆各处电信号的幅度相等，成行波状态。
