光耦放大倍数的选择原则

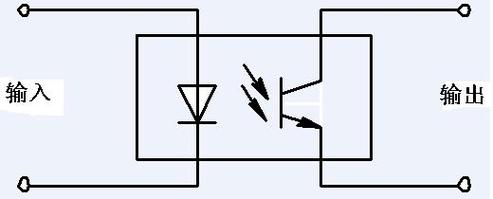

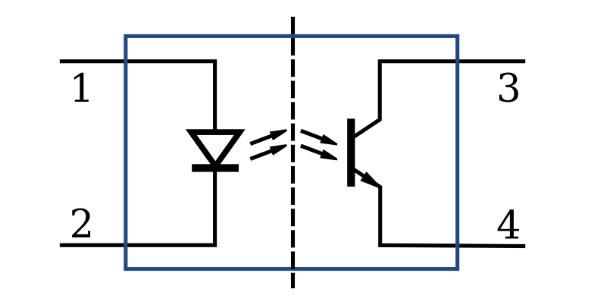

光耦的放大倍数（电流传输比 相对于上三极管的放大倍数来说很小）小，要给内部的光电二极管提供较大的电流，图1中二极管的限流电阻比图2的大1倍，当然，5V电源的波动对图1电路中的光耦输出影响较大。
另外一个参数是光耦的电流传输比是指在直流工作条件下，光耦的输出电流与输入电流之间的比值。
光耦合器的电流传输比（CTR）的允许范围是50%～200%。这是因为当CTR50%时，光耦中的LED就需要较大的工作电流（IF0mA），才能正常控制单片开关电源IC的占空比，这会增大光耦的功耗。
的，所以把三极管的β称为电流放大倍数；而光电耦合器（不加复合放大器时）的β=总是小于1的，通常用百分数来表示，这就是光电耦合器与晶体三极管在传输电信号能力上区别。
光耦的用法光耦有什么特性
1、光耦的作用主要是用于数字信号传输，其工作原理当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。
2、光耦合器的主要优点是单向传输信号，输入端与输出端完全实现了电气隔离，抗干扰能力强，使用寿命长，传输效率高。
3、常用光电耦合器有4种类型：普通型应用广泛高速型采用光敏二极管和高速开关管复合结构，既有高响应速度，又保持较高的电流传输比。
光耦的传输比是什么概念
光耦的用法 光耦合器的电流传输比(CTR)的允许范围是50%～200%。这是因为当CTR50%时，光耦中的LED就需要较大的工作电流(IF0mA)，才能正常控制单片开关电源IC的占空比，这会增大光耦的功耗。
另外一个参数是光耦的电流传输比是指在直流工作条件下，光耦的输出电流与输入电流之间的比值。
光耦传输速率是根据CTR值的下限计算。电流传输比CTR定义输出管的工作电压为规定值时，输出电流IC和发光二极管正向电流IF之比为电流传输比。光耦合器以光为媒介传输电信号。
是的，CTR就是传输比，因为光耦内部有光通道的空腔，制造工艺不可能做到很精确，所以有个范围。你说的300%CTR600%，主要意思是指光耦CTR在这个范围内，都是合格的。
线性光耦合器的CTR-IF特性曲线具有良好的线性度，特别是在传输小信号时，其交流电流传输比(ΔCTR=ΔIC/ΔIF)很接近于直流电流传输比CTR值。因此，它适合传输模拟电压或电流信号，能使输出与输入之间呈线性关系。
光电耦合器的检测方法
1、简易测试电路，当接通电源后，LED不发光，按下SB，LED会发光，调节RP、LED的发光强度会发生变化，说明被测光电耦合器是好的。
2、指针向右偏转角度越大，说明光耦的光电转换效率越高，即传输比越高，反之越低；若表针不动，则说明光耦已损坏。3．光电效应判断法。仍以PC111光耦合器的检测为例。
3、光电耦合器的检测判断光耦的好坏，可在路测量其内部.二极管和三极管的正反向电阻来确定。更可靠的检测方法是以下三种。
4、测量方法：数字表二极管档，测量输入侧正向压降为2V，反向无穷大。
5、这时，表内基准电压2．8V经表内二极管挡的测量电路，加到三极管的c、e结之间。但由于输入二极管端无光电信号而不导通，液晶显示器显示溢出符号。
6、用万能表二极管档使光耦发光管一侧导通，用另一个万能表二极管档红黑表笔分别接光耦输出两极，有一次有读数的话，光耦是好的，红黑表笔分别接光耦输出两极，都没有读数说明没有击穿。
