本篇目录：
- 1、HFSS激励端口处阻抗的设置是基于什么
- 2、HFSS仿微带滤波器,端口设置问题
- 3、HFSS里面波端口如何设置在空气盒里面?求答案
- 4、hfss怎么设置单个端口内两个模式的相位差
- 5、hfss多个端口怎么查看各自端口的远场
HFSS激励端口处阻抗的设置是基于什么
首先看你用什么激励 如果是波端口，那么默认归一化阻抗为50欧姆，端口设置的阻抗即为端口向天线看过去的阻抗。如果是集总端口，端口阻抗有两个，第一个是上面说的阻抗，第二个是归一化阻抗，也就是你匹配射频线的阻抗。
，首先贴片天线主要使用Ansoft Designer系列软件计算，他不需要像HFSS一样需要设置一些边界条件，而这些边界条件的设置都比较有讲究，一旦设置不好，结果就会不对。
sigrity power si 使用的是mom 和workflow流畅算法当信号宽度远大于厚度可以用矩量法。同时需要注意设置port值要小，因电源平面阻抗是毫欧级，根据传输线阻抗变化公式端口阻抗会对仿真结果有影响，所以要合理设置端口激励阻抗。

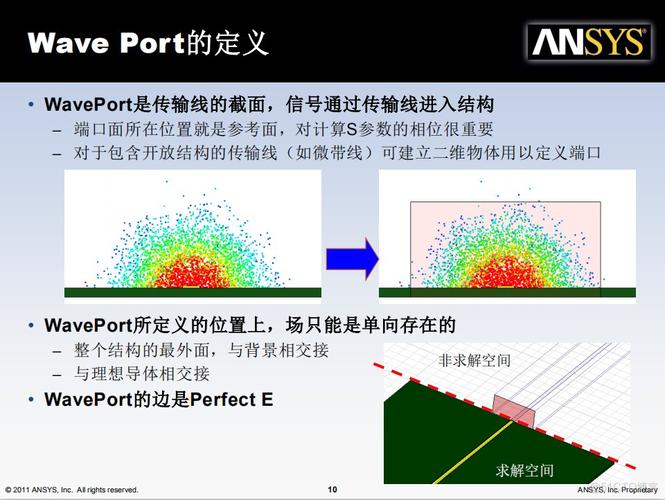

Wave port：加载一个横截面（剖面上）；在某些情况下不需要指定参考平面；端口阻抗可以设为归一化某个值或者非归一化；只能只应用于暴露在背景中的表面，可以进行端口平移操作。端口平移就是设置端口时候的de-embed功能。
HFSS仿微带滤波器,端口设置问题
1、比如设置port1为集总端口，只接复制到输出端作为端口2，改名为port2即可。s12在result里创建s12的data table或者rectangle table就ok了。
2、它可以用于微带线、波导及平行双导线等电磁系统源的设置，在设置Lamped Gap Sources时应注意两点：用户定义的端口阻抗不能为零或负数，此端口只允许单模传输。另外，还必须设置积分线。
3、要是想射的话肯定可以射，2其实没必要射，因为对于微带线，软件默认算主模。
4、可以用lumped port，然后做积分线，如下图所示。
5、回波损耗有点大，建议端口先做阻抗匹配。然后在用参数扫描微调微带线宽度。
6、我也遇到过相同的问题，应该是端口设置有点瑕疵，不过仿真结果是有效的，还望采纳，谢谢，相互交流共同进步，加油。
HFSS里面波端口如何设置在空气盒里面?求答案
1、HFSS里面波端口通常是设置在空气盒的边界上，对于需要设置在空气盒内部的情况，可以在端口相接的位置画一个pec盒子，紧贴着波端口，这样设置波端口就可以了。
2、用离散扫频计算场会准一些，但是算的太慢，并且因为频带太宽，结果不是那么的可信。
3、其实看你的分析对象是什么，如果是天线设计和EMC仿真分析，那么盒子的尺寸至少是最低频率对应波长的1/4；如果只关注S参数和阻抗TDR等，典型的如SI信号完整性分析，空气盒子稍微大于model尺寸即可。
4、空气盒子建议距离模型最近距离1/3波长（此处波长为仿真最低频点对应波长），新版HFSS(HFSS15之后的版本，集成在ANSYS electronics内）可以自动生成空气盒子。边界条件选辐射边界即可，也可设成PML。不需要。采用波端口激励为好。
hfss怎么设置单个端口内两个模式的相位差
比如设置port1为集总端口，只接复制到输出端作为端口2，改名为port2即可。s12在result里创建s12的data table或者rectangle table就ok了。
学习HFSS，首先要搞清楚HFSS的设计分析流程，HFSS设计流程可以归纳为：选择求解类型→创建设计模型→分配边界条件和端口激励→求解设置→运行仿真分析→数据后处理查看分析结果。
在端口设置。可以直接在端口设置处设置相位差激励方式，即可瞬态求解器，打开即可。CST工作室套装，是面向3D电磁、电路、温度和结构应力设计工程师的一款全面、精确、集成度极高的专业仿真软件包。
不一样。hfss不同模式对应的频率不一样。若两个模式的频率相同、强度相等，而且两个模式电场的相位差为零。
，用HFSS设计微带贴片天线需要注意一些方面，如：1）要画一个大的BOX，天线在各个方向到BOX边缘的距离都要大于1/4个波长；2）微带激励端口的WAVEPORT的宽要大于微带线宽度的5倍，高度要高于介质厚度5倍。
然后，这个波端口是如何工作的呢？是HFSS来算，和你这个波端口挨着的平面上的结构 （也就是传输线） 的电磁场模式（可以设置几个模式）。注意，波端口大小一定要足够大，以保证正确计算电磁场模式。
hfss多个端口怎么查看各自端口的远场
在需要看s21的地方加上port，用波端口的话，不需要设置积分线和端口阻抗（默认50），直接next就可以了，仿真结束后，就可以看s21了。
使用HFSS，可以计算：① 基本电磁场数值解和开边界问题，近远场辐射问题；② 端口特征阻抗和传输常数；③ S参数和相应端口阻抗的归一化S参数；④ 结构的本征模或谐振解。
学习HFSS，首先要搞清楚HFSS的设计分析流程，HFSS设计流程可以归纳为：选择求解类型→创建设计模型→分配边界条件和端口激励→求解设置→运行仿真分析→数据后处理查看分析结果。

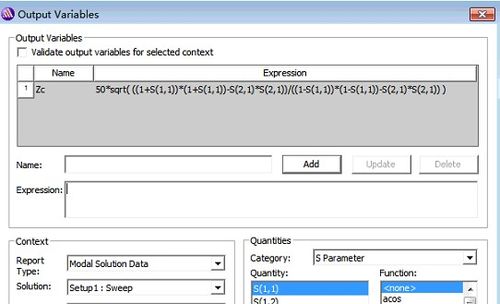

Ansoft HFSS 在端口对电场进行积分计算电压 的积分路径。 Ansoft HFSS 利用这个电压计算波端口的特性阻抗。这个阻抗对广义 S 参数的 归一化是有用的。通常，这个阻抗指定为特定的值，例如， 50 欧姆。
HFSS有个场计算器（菜单：HFSS-Fields-Calculator）。你画一条线，然后打开场计算器，添加一个表达式，对这条线上的电场作积分，就得到这条线两端的电压了，这是电压的定义之一。
、信号从4端口输入，1端口隔离，2和3端口同向等分输出（T面E特征）；1内部场分布。HFSS中高效建模技巧：快速建立PCB层叠技巧 使用create object from face + thicken sheet。
到此，以上就是小编对于hfss如何复制端口属性的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
