只有当输入电压ui大于u2和小于u1时，A1和A2都输出高电平，所以uo输出高电平。ui大于u1时自然也大于u2（因为u1u2），此时A1虽然输出高电平，但是阿A2输出低电平，输出电压uo经A2输出端的二极管箝位，输出为低电平。

低电平信号的电位水平低于某规定值VL的情况，相当比较电路负饱和输出。该比较器有两个阈值，传输特性曲线呈窗口状，故称为窗口比较器。滞回比较器从输出引一个电阻分压支路到同相输入端，电路及传输特性如图。

单限比较器和滞回比较器在输入电压单一方向变化时，输出电压只跃变一次，因而不能检测输入电压是否在两个给定电压之间，而窗口比较器具有这一功能。如图所示为一种双限比较器，外加参考电压，电阻和稳压管DZ构成限幅电路。

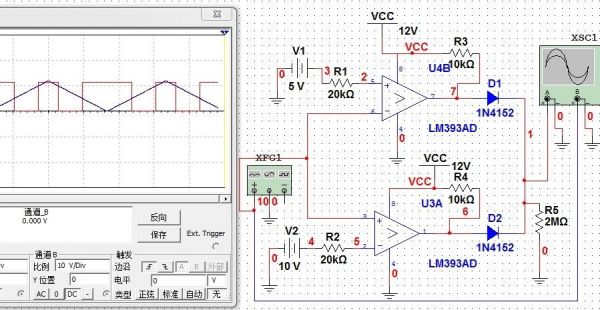

这个窗口比较器电路；7脚（4脚）比较电压，由3V电压通过R7和R3（R22和R12）的分压取得。负荷特性当工作环境温度低于tR时，电阻器也不能超过其额定功率使用，当超过tR时，必须降低负荷功率。

而窗口比较器高电平信号的电位水平高于某规定值VH的情况，相当比较电路正饱和输出。电路方面。滞回比较器是典型的幅度比较电路，而窗口比较器高电平信号的电位水平是高于某规定值VH的，相当比较电路正饱和输出。

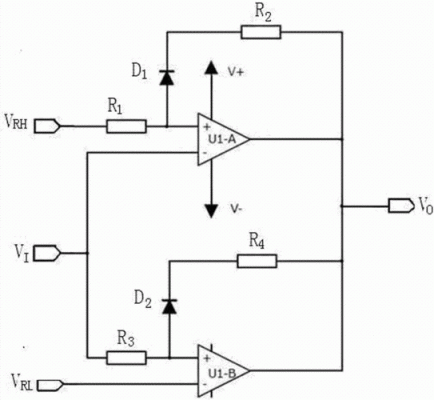

电路由两个集成运放组成，输入电压ui分别接到运放Al的同相输入端和A2的反相输入端，参考电压UH和UL分别加在Al的反相输入端和A2的同相输入端。两个集成运放的输出端各通过一个二极管后并联在一起，成为窗口比较器的输出端。
