本篇目录：

1、您可以使用公式 5 来计算微带线布局传播延时。公式 5：带状线布局传播延时您可以使用公式 6 来计算带状线布局传播延时。公式 6：图1 显示了微带线和带状线传播延时与相对介电常数的关系。

2、基极先串接一个电阻，然后再与一个阻容RC延时电路连接，电容C的一端接电源，电阻 R 的一端接地，另一端与电容的一端、基极电阻的一端连接在一起。

3、计算公式：延时时间= —R*C*ln((E-V)/E)其中：“—”是负号；电阻R和电容C是串联，R的单位为欧姆，C的单位为F；E为串联电阻和电容之间的电压，V为电容间要达到的电压。

4、纳秒。根据查询相关公开信息显示，门电路的传输延迟时间可以达到10纳秒，门电路的平均传输延迟时间是指从门电路输入信号变化到门电路输出信号变化之间的平均时间延迟。

5、根据题目意思，电路交换时间（S）+从源点到终点的传播时延(k*d)+数据发送时延（X/b)+电路拆除时延(0)。这样，电路交换传输xbit共需要s+k*d+x/b+0 分组交换时间=发送延迟+传输延迟+节点处理延迟。

6、使555置位，3脚输出暂稳脉冲。①电路特点：RT-7，6-CT，2端输入，脉冲启动。②公式：脉冲宽度Td=1 * R12 * CB4 ③用途：定(延)时、消抖动、分(倍)频、L/C速率检测等。补充：图中555的1脚应接地。

您可以使用公式 5 来计算微带线布局传播延时。公式 5：带状线布局传播延时您可以使用公式 6 来计算带状线布局传播延时。公式 6：图1 显示了微带线和带状线传播延时与相对介电常数的关系。

PCB的布线延迟一般是0.167ns/in，即约12cm产生1ns延迟。

计算机网络中的四种延迟分别是：节点处理延迟、排队延迟、发送延迟、传播延迟。

如PCB的材质、走线的位置（微带线还是带状线）、穿越过孔数、以及走线长度等。普通FR4板材上传输时间约为每纳秒6英寸，根据你的走线长度即可计算出延时（注意：表层和里层走线稍微有点差别，表层速率大于里层）。

当光在其他介质里面传播，其介质折射率为n，光在其中的速度就降为v=c/n；光纤的材料是二氧化硅，其折射率n为44左右，计算延迟的时候，可以近似认为5。因此光纤中的光传输速度近似为v=c/5=20万公里/秒。

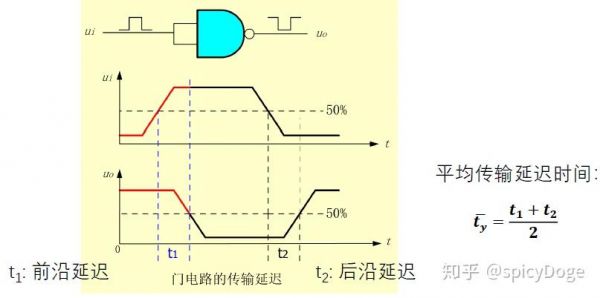

1、反映了与非门的带负载能力。平均传输延迟时间t(pd)：平均延迟时间是衡量门电路速度的重要指标，指一个矩形波信号从与非门输入端到与非门输出端所延迟的时间。

2、对。根据查询cmos集成门电路的相关信息得知，影响cmos集成门电路的运行速度主要是传输延迟和转换时间对。由栅衬之间等效的电容和上级的等效电阻组成的RC结构引起了传输延时时间。

3、）TTL电路的速度快，传输延迟时间短(5-10ns)，但是功耗大。COMS电路的速度慢，传输延迟时间长(25-50ns)，但功耗低。COMS电路本身的功耗与输入信号的脉冲频率有关，频率越高，芯片集越热，这是正常现象。

4、传输延迟时间：从输入信号到达起，到触发器输出端新状态稳定地建立起来为止，所经过的这段时间称为触发器的传输延迟时间。

到此，以上就是小编对于电路传输延迟对数怎么算的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
