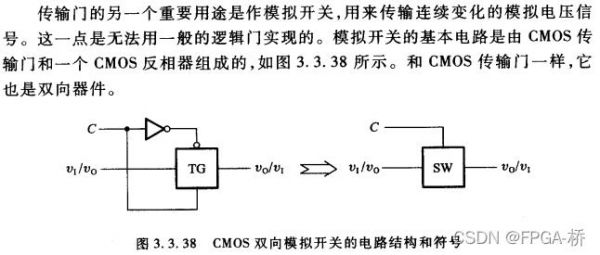

传输门说白了就是模拟开关，相当于一个PMOS和一个NMOS并联。你把传输门看成最简单的开关就行了。

的字头缩写，即传输门。所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET，即TP和TN并联而成。TP和TN是结构对称的器件，它们的漏极和源极是可以互换的。

所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成应用范围如下：a.用于数字电路传输：作为基本单元电路，组成逻辑电路，如数据选择器、触发器等。

当C=0、C=1时，TG导通，输出端的信号等于输入端信号。传输门，当g为1时，将输入端的模拟信号整体传输之输出端，无损耗，g为0时门关闭。TP和TN是结构对称的器件，它们的漏极和源极是可互换的。

锁存功能译码器的锁存电路由传输门和反相器组成，传输门的导通或截止由控制端LE的电平状态。当LE为“0”电平导通，TG2截止；当LE为“1”电平时，TG1截止，TG2导通，此时有锁存作用。

可直接驱动LED显示器。CD4511 是一片 CMOS BCD—锁存/7 段译码/驱动器，引脚排列如图 2 所示。其中a b c d 为 BCD 码输入，a为最低位。

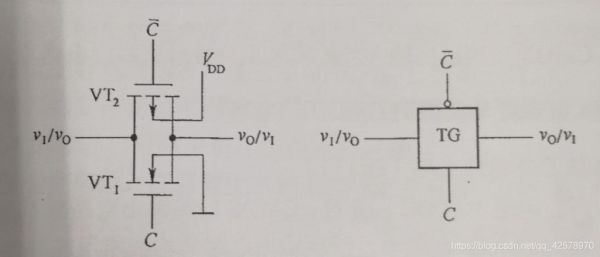

1、所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。TG的左边是输入端，右边是输出端。上边是控制信号C输入端，下边是控制信号C输入端。

2、TG是transmission gate 的字头缩写，即传输门。所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET，即TP和TN并联而成。

3、所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成应用范围如下：a.用于数字电路传输：作为基本单元电路，组成逻辑电路，如数据选择器、触发器等。
