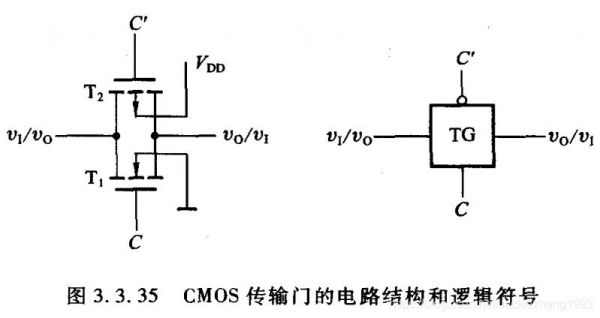

所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。TG的左边是输入端，右边是输出端。上边是控制信号C输入端，下边是控制信号C输入端。

CMOS传输门是由一个PMOS和一个NMOS组成的，他们的栅极接出来作为控制端，分别接相位相反的控制电平。

UP是正向计数（加数计数）控制端，DOWN是反向计数（减数计数）控制端，它们都是高电平有效。

数电的逻辑电路中控制端口和输入端口是独立的，并非是从属关系。两种端口都是决定输出端的状态的。以74LS138为例，见下图。控制端口是EEE3，控制译码输出有效，而数据输入端ABC是确定译码输出Y0~Y7的有效输出端。

集成电路CMOS双向开关产品有CC4066/4051/4052/4053等，性能优良，使用方便且成本低。每个开关只有一个控制端和两互为输入/输出信号端，代表符号示于图4-101A。

图5 全部开路 CMOS跳线 CMOS跳线大都在主板电池附近。它的设置比较简单，只有两种方式：NORMAL和CLEAR CMOS(一般在CMOS跳线附近会有跳线的说明)。

首先，进入BIOS设置和基本选项打开或重新启动计算机后，当屏幕显示 quot等待 quot；按下 quotDel quot键进入CMOS设置界面。注意，如果按得太晚，电脑会启动系统，然后你得重启电脑。开机后可以立即按住Delete键，直到进入CMOS。

另一个比较容易与COMS混淆的是BOIS，BOIS只是存储在COMS中的一段用于修改COMS设置的程序。

图1为CMOS模拟开关电路原理图。它克服了NMOS模拟开关电路Ron虽vI增大而增大的缺点，扩大输入信号幅度的范围；而且可以在CMOS电路基础上增设辅助电路，消除NMOSFET的衬底效应对Ron的影响。

1、与门，非门，或门，这些文字表述都属于逻辑门运算电路的表达。“&”是逻辑门电路中的“与门”；“≥”是大于等于，是逻辑门电路中的“或门”；“1”表示“非门”。

2、“与门非门”和“门与非门”都是数字电路中的基本逻辑门，用于将输入信号进行逻辑运算后输出。“与门非门”也称“与非门”，英文缩写为NAND门。该门具有两个或多个输入端和一个输出端。

3、或非门：一种逻辑算法，常在计算机中以“或非门”的形式存在。表示为：NOR。当一个输入端为1时，输出就是0。只有所有的输入端是0时，输出才是1。

4、图5所示就是由三输入端的二极管与门和三极管非门组合而成的与非门电路。

5、非门有输入和输出。当输入为高电平（逻辑1）时，输出为低电平（逻辑0）。当输入低时，输出为高电平。输入和输出的电平状态总是相反的。非门的逻辑函数等价于逻辑代数中的非，电路函数等价于逆，又称非运算。
