本篇目录：
- 1、PCB布线规则有哪些?
- 2、过孔stub指什么
- 3、差分线过孔挖空作用
- 4、PCB布线有什么规则?
- 5、电子产品的PCB板布线原则?

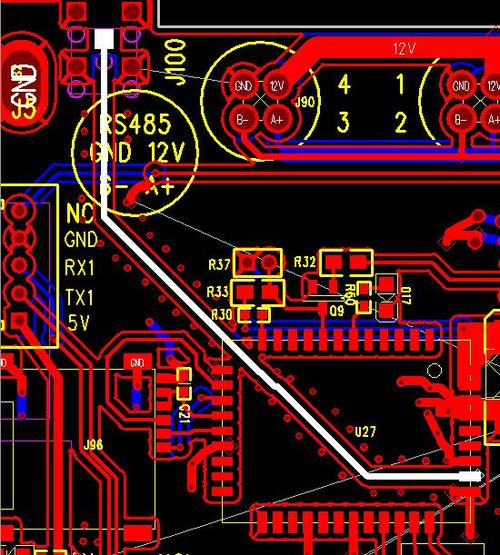

PCB布线规则有哪些?
1、初步划分数字、模拟、DAA电路在PCB板上的布线区域(一般比例2/1/1)，数字、模拟元器件及其相应走线尽量远离并限定在各自的布线区域内。
2、留出足够的空间：- 确保元件和线路之间有足够的间距，以便于布线和维护。- 留出一定的空间用于调整布线，避免拥挤和交叉。 规划优化：- 在布线之前，仔细规划布线路径，考虑信号的整体路径和优化。
3、自动布线前，先用手工布一些重要的网络，比如高频时钟、主电源等，这些网络往往对走线距离、线宽、线间距、屏蔽等有特殊的要求；另外一些特殊封装，如BGA，自动布线很难布得有规则，也要用手工布线。
4、控制走线的方向在PCB布线时，避免将不同的信号在相邻层形成同一方向，相邻层的走线应成正交结构，以免减少不必要的层间窜扰。
5、(4)印制导线应避免长距离平行，对双面布设的印制线不能平行，应交叉布设。(5)如果印制电路板面需要有大面积的铜箔，如电路中的接地总价 ，则整个区域应缕空成栅状，这样在浸焊时能迅速加热，并保证镀锡均匀。

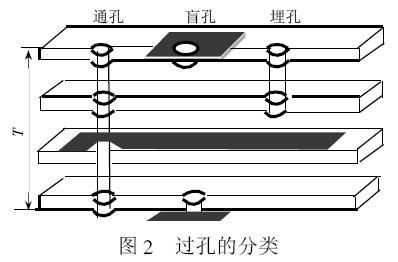

过孔stub指什么
在EJB中，stub是指桩.简单说被测模块的上层模块是驱动模块，下级模块是桩模块。
在高速PCB走线时，对于关键信号的stub走线要尽量减少，既有利于PCB走线，又有利于减弱PCB走线的天线效应。
Stub，也即“桩”，很早就有这个说法了，主要出现在集成测试的过程中，从上往下的集成时，作为下方程序的替代。作用如其名，就是在需要时，能够发现它存在，即可。就好像点名，“到”即可。
stub区域不能引入外部路由，为此又产生了nssa区域的概念。nssa区域中允许type7 lsa的传播。type7 lsa由nssa区域的asbr产生，当它到达nssa的abr时，就会转换成as-external lsa，并通告到其他区域。
差分线过孔挖空作用
至于差分走线的参考地挖空是阻抗匹配的要求，一般差分走线并没有焊盘宽，那么当差分走线进入焊盘，就相当于走线突然变宽，从而影响了特征阻抗（阻抗变小），为了匹配就只能挖空参考地了。
网线一般很长，感应到各种干扰和静电的可能性就比较大。如果网络接口元件下面有铺铜，这些干扰信号就比较容易耦合到PCB上，影响电路工作。
差分阻抗pad旁添加接地孔有意义。在传输线及其过孔附近添加接地过孔的方式，可以有效地降低了阻抗的不连续性，从而改善因阻抗不连续导致的反射现象，进而引发EMC问题。
a.抗干扰能力强，因为两根差分走线之间的耦合很好，当外界存在噪声干扰时，几乎是同时被耦合到两条线上，而接收端关心的只是两信号的差值，所以外界的共模噪声可以被完全抵消。
晶振采用内差分走线，由于晶振易受外界干扰，所以对其进行包地处理，并在电源线路上添加过孔，加强回流，这样干扰信号就会回流到地减小对晶振的干扰(如下图)。Place Fill对铜皮进行修正和补充(之前讲过)。
PCB布线有什么规则?
1、PCB布线时常见规则大概如下 信号完整性：保证信号的正确传输和抗干扰能力。这包括避免过长的信号线、适当的阻抗匹配和差分信号对的平衡等。 电源和地线：确保足够的电源和地线，并使用宽厚的铜层以降低电阻和电感。
2、初步划分数字、模拟、DAA电路在PCB板上的布线区域(一般比例2/1/1)，数字、模拟元器件及其相应走线尽量远离并限定在各自的布线区域内。
3、）布线间距 导线的间距应尽量宽，如果有关技术条脚允许导线之间存在魔种程度的金属残粒，此时应该更大。4）交叉问题 对于PCB中的交叉问题，不允许有交叉的线条，可以用“钻”，“绕”两种方法解决。
4、PCB布线的基本规则1） 尽可能缩短信号线的长度。信号线长度越短，电阻和电感就越小，信号传输的速度也越快。2） 将信号线和电源线分开布线。信号线和电源线之间的干扰会导致噪声和杂波，影响信号的传输。
电子产品的PCB板布线原则?
1、PCB布线时常见规则大概如下 信号完整性：保证信号的正确传输和抗干扰能力。这包括避免过长的信号线、适当的阻抗匹配和差分信号对的平衡等。 电源和地线：确保足够的电源和地线，并使用宽厚的铜层以降低电阻和电感。
2、PCB布线原则连线精简原则连线要精简，尽可能短，尽量少拐弯，力求线条简单明了，特别是在高频回路中，当然为了达到阻抗匹配而需要进行特殊延长的线就例外了，例如蛇行走线等。
3、PCB布局设计时，应充分遵守沿信号流向直线放置的设计原则，尽量避免来回环绕。2避免信号直接耦合，影响信号质量 多种模块电路在同一PCB上放置时，数字电路与模拟电路、高速与低速电路应分开布局。
4、PCB板布线中网络系统的作用 在许多CAD系统中，PCB板布线是依据网络系统决定的。
5、W原则是指多个高速信号线长距离走线的时候，其间距应该遵循3W原则，例如时钟线，差分线，视频、音频信号线，复位信号线及其他系统关键电路需要遵循3W原则，而并不是板上所有的布线都要强制符合3W原则。
6、(4)位于电路板边缘的元器件，离电路板边缘一般不小于2mm。电路板的最佳形状为矩 形。长宽比为3：2 成4：3。电路板面尺寸大于200x150mm 时．应考虑电路板所受的机械 强度。
到此，以上就是小编对于过孔对传输线的影响大吗的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
