大学电子电路稳压二极管及传输特性曲线

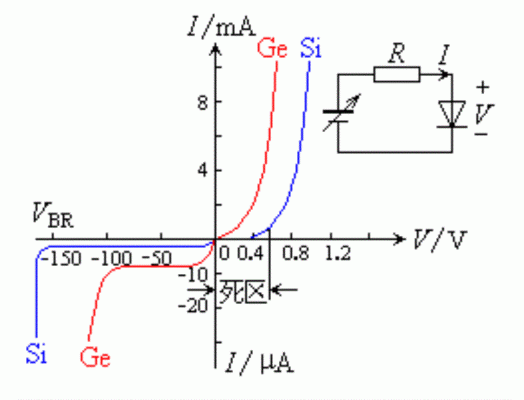

二极管伏安特性曲线是指加在二极管两端电压和流过二极管电流之间的关系曲线。二极管的伏安特性通常用来描述二极管的性能。

正向特性曲线（正向偏置）：- 准备一个二极管，将正极（阳极或P端）连接到电源的正极，将负极（阴极或N端）连接到电源的负极。- 通过改变正向电压（Vf），从0V开始逐渐增加电压并记录相应的正向电流（If）值。

二极管的单向导电特性，几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。

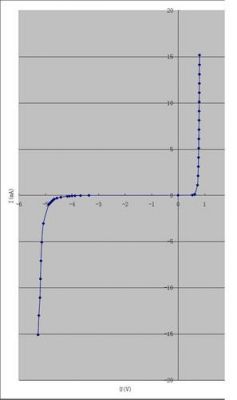

稳压二极管：稳压二极管是一个特殊的面接触型的半导体硅二极管，其伏安特性曲线与普通二极管相似，但反向击穿曲线比较陡，稳压二极管工作于反向击穿区，由于它在电路中与适当电阴配合后能起到稳定电压的作用，故称为稳压管。

稳压二极管通常是工作在反向击穿状态。稳压二极管的正向特性和普通二极管差不多。其反向特性是在反向电压低于反向击穿电压时，反向电阻很大，反向漏电流极小。

加在稳压管两端的电压为稳压管的稳定电压时,稳压管的电流是多少?_百度...

1、图上可以看出，当稳压管两端的电压低于V1(严格说，应该是V0)时，流过稳压管的电流趋近于0，所以说它处于截止状态。

2、稳定电压Uz Uz就是PN结的击穿电压，随工作电流和温度的不同而略有变化。对于同一型号的稳压管来说，稳压值有一定的离散性。稳定电流Iz 稳压管工作时的参考电流值，通常有一定的范围，即Izmin——Izmax。

3、最大稳定电流=功率/电压=5/220≈0.023安=23毫安。稳定电压Uz Uz就是PN结的击穿电压，它随工作电流和温度的不同而略有变化，稳定电流Iz 稳压管工作时的参考电流值。

4、极限功耗为1W、当加到稳压管上的电压越高漏掉的电流也越大，超过1w就损坏。加到稳压管上的条件电压高3至5v问题不太大，有时需加限流电阻加以保护。，W稳压管取20mA以下为好。电流大影响热稳定性。O、5W10mA以下。

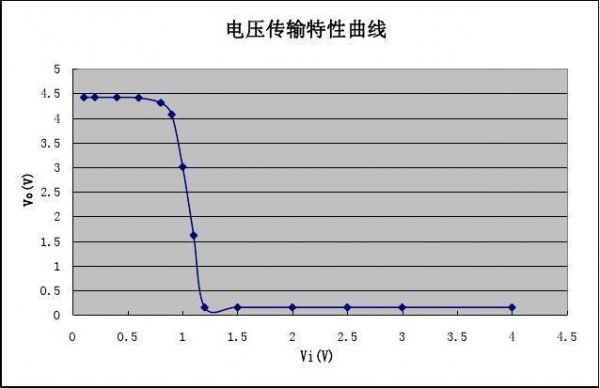

模拟电路,这一题这传输特性曲线怎么画?

整个电路的传输特性曲线如下图所示。因为输出有双向稳压管嵌位，因此输出只取两个值：+8V和-8V。

解：根据虚短，图中节点电位为ui。根据虚断，I2=I3。即：（uo-ui）/R3=ui/R2，（uo-ui）/20=ui/10。因此：uo=3ui。（1）（2）见上图。

选择.ac分析，输出添加一个表达式，表达式为输出变量除输入变量。适当修改纵轴和横轴格式。分析就可以弹出曲线窗口了。放大倍数为2的最大输出为±6V的放大电zhi路。Vo=2Vi（Vo≤6v）一个电压比较（鉴定）电路。

求图中电路的电压传输特性。

1、输入电压 Ui = 0 ，电路工作不稳定，Uo 不确定，实际电路都是采用施密特触发器的结构使电路稳定 。

2、求图示电路的电压传输特性。(写出阈值求解过程，标识清楚坐标，结果以图片形式上传) 求图示电路的电压传输特性。(写出阈值求解过程，标识清楚坐标，结果以图片形式上传)... 求图示电路的电压传输特性。

3、而Vi=-3V时，V+=0V（串联电阻R1=R2=10千欧）；Vi-3V时，V+0V；Vi-3V时，V+0V。因此，门限电压VT为-3V。整个电路的传输特性曲线如下图所示。

4、解：根据虚短，图中节点电位为ui。根据虚断，I2=I3。即：（uo-ui）/R3=ui/R2，（uo-ui）/20=ui/10。因此：uo=3ui。（1）（2）见上图。

5、-端电压为0时是一个输出翻转的临界点，现在看看要它为0，u1就为多少， U_=(4-u1)*30/40+u1=0，算得u1=-12V，再加上输出有稳压管限幅，则传输特性为 u1-12 V， u0=-6V 你自己可以画一个u0与u1的特性图了。

稳压二极管的稳压特性是什么?

1、稳压二极管的特性稳压二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。它的特性是在临界击穿点上，反向电阻降低到一个很小的数值，在这个低阻区中伏安特性电流增加而电压则保持恒定。

2、普通二极管一般应用的是二极管单向导通特性，也就是正向导通和反向截止，相当于一个单向开关，可以起到整流作用。同时，利用它正向导通电压比较稳定的特点，还可以用于钳位保护等领域。

3、稳压二极管的特点就是击穿后，其两端的电压基本保持不变。这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。如图画出了稳压管的伏安特性及其符号。

4、稳压二极管：稳压二极管是一个特殊的面接触型的半导体硅二极管，其伏安特性曲线与普通二极管相似，但反向击穿曲线比较陡，稳压二极管工作于反向击穿区，由于它在电路中与适当电阴配合后能起到稳定电压的作用，故称为稳压管。

5、稳压二极管是一种常用的电子元件，被广泛应用于电子电路中。它可以将不稳定的电压转换成稳定的电压，确保电子设备的正常工作。稳压二极管的工作原理是基于二极管的Zener特性。

6、因为这种特性，稳压管主要被作为稳压器或电压基准元件使用.其伏安特性见图1，稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更多的稳定电压.(图一电压源方向反了。

到此，以上就是小编对于稳压管输出特性曲线的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
