本篇目录：
- 1、传输线驻波状态时的驻波比和反射系数是多少?
- 2、无耗传输线在什么条件下终端的入射波被全部反射
- 3、传输线理论中什么时候不考虑反射波?
- 4、从反射的角度解释均匀无耗传输线行波和驻波的特点?
- 5、直流信号在传输线中会不会因为阻抗不匹配而引起反射

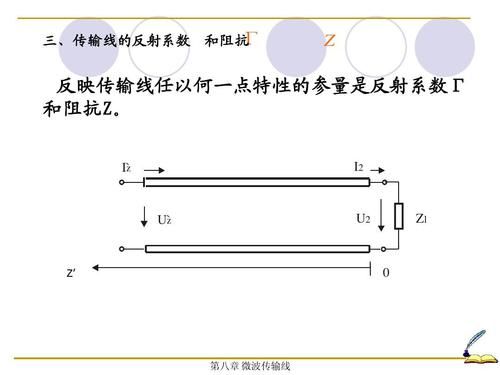

传输线驻波状态时的驻波比和反射系数是多少?
传输线行波状态时的驻波比和反射系数是1，0 行波状态是指传输线上无反射波的状态，此时终端反射系数为 ΓL=0.，传输线上各点的反射系数为ΓZ=0。
Ratio的简写。指驻波波腹电压与波谷电压幅度之比，又称为驻波系数、驻波比。
式中R和r分别是输出阻抗和输入阻抗。当两个阻抗数值一样时，即达到完全匹配，反射系数K等于0，驻波比为1。这是一种理想的状况，实际上总存在反射，所以驻波比总是大于1的。驻波比与反射功率的关系如下。
电压驻波比计算公式：VSWR = |V(max)|/|V(min)| 其中，V(max)是传输线上信号电压最大值，V(min)是传输线上信号电压最小值。
驻波电压的波腹（最大值） Umax与波节（最小值）Umin之比被定义为驻波比，记作SWR。
无耗传输线在什么条件下终端的入射波被全部反射
产生驻波的条件。①传输线终端开断、短连或阻抗不匹配，出现了反射。②两种波的频率、传输速度完全相同，但方向相反。驻波特点。①电压和电流不但在时间上相差90°。在空间上也相差90°。
行波就是没反射 ，波形和输入一样 驻波就是 完全反射（当终端开路或短路时刻），行驻波 就是只有入射波不完全反射。全反射时刻，入射波河反射波除了方向相反，完全一样，两种能量相同的波相遇形成一种原地的振荡。
传输线边界条件：终端条件、源端条件和电源、阻抗条件。
只呈现入射波的条件：①传输线是均匀的。②终端的负载阻抗ZL与传槽线的特性阻抗Zc相等；或者，传输线电气长度很大，以致反射波与入射波相比时可予忽略。
传输线的阻抗匹配是传输线的行波阻抗与后面一部分的集中阻抗相匹配时，没有反射波发生的条件。后面的集中阻抗可以是集中元件，也可以是另外一部分传输线和其他元件组合的集中阻抗。
传输线理论中什么时候不考虑反射波?
1、大于等于四分之一波长时的正统波所处的位置和它的运行方向你就会明白了！二分之一点是平的此时如果传输线就这么长了，是不会产生反射波的，表现这纯阻的。
2、按照传输线理论，当负载与输出不匹配时，信号的传输为非理想行波状态（驻波或反射），会出现波形失真或衰减。阻抗匹配则传输功率大，对于一个电源来讲，当它的内阻等于负载时，输出功率最大，此时阻抗匹配。
3、最大功率传输定理，如果是高频的话，就是无反射波。对于普通的宽频放大器，输出阻抗50Ω，功率传输电路中需要考虑阻抗匹配，可是如果信号波长远远大于电缆长度，即缆长可以忽略的话，就无须考虑阻抗匹配了。
从反射的角度解释均匀无耗传输线行波和驻波的特点?

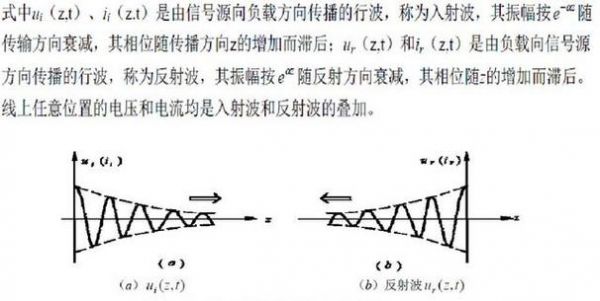

行波（travelling wave） 平面波在传输线上的一种传输状态，其幅度沿传播方向按指数规律变化，相位沿传输线按线性规律变化。从相邻时刻t1和t1+△t进行考察，可以发现波形随时间的增长而向传输线的终端移动。
行波就是普通的波动，每个连续的质点相位连续变化。驻波是两个方向相反的行波合成。两个波节间所有质点相位都相同。
行波天线：通常是利用导线末端接匹配负载来消除反射波而构成的。凡天线上的电流为驻波分布的就称为驻波天线。驻波天线是双向辐射的，输入阻抗具有明显的谐振特性，因此只能在较窄的波段内应用。
直流信号在传输线中会不会因为阻抗不匹配而引起反射

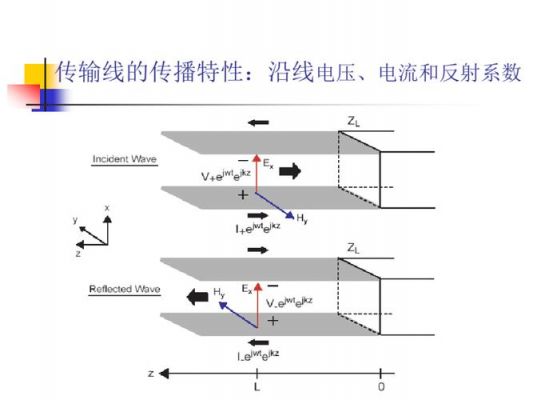

1、当负载阻抗与馈线特性阻抗相等时，信号能够完全从馈线传输到负载中，不会产生反射，也就不会有驻波的产生。但是当负载阻抗与馈线特性阻抗不匹配时，一部分信号会反射回来，经过多次反射后，在馈线上形成了驻波。
2、简单的说，阻抗不匹配会产生反射。而反射会导致过冲，振铃，抖动，会影响上升沿，下降沿等。在高频电路中，当发送端与传输线之间、传输线与接收端之间阻抗不匹配时，就会产生反射。
3、信号在传输线上反射是由于阻抗不匹配或传输线的突变引起的。反射会降低信号的质量和稳定性，可能导致数据传输错误。信号串扰 当信号在多条传输线之间相互作用时，会发生串扰。串扰可能导致信号质量的下降和电磁干扰的产生。
4、信号功率(电压和电流)的一部分传输到线上并达到负载处，但是有一部分被反射了。如果源端与负载端具有相同的阻抗，反射就不会发生了。源端 与负载端阻抗不匹配会引起线上反射，负载将一部分电压反射回源端。
到此，以上就是小编对于传输线反射系数定义的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
