本篇目录：
- 1、4-20mA是什么意思啊
- 2、4-20MA变送器模拟量输入对应寄存器数值为0-4000,负压传感器范围是-5KPA...
- 3、流量计输出4-20ma对应流量范围怎么计算,流量范围是流量计规格决定还是...
- 4、4-20mA模拟量输出的精度是多少?
4-20mA是什么意思啊
-20mA：仪器仪表的信号电流都为4-20mA，指最小电流为4mA，最大电流为20mA 。监测范围不同 0-20mA：电流环便是用1mA表示零信号，用20mA表示信号的满刻度，而低于1mA高于20mA的信号用于各种故障的报警。
传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波等信号处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
-20ma的输出信号意思是：指最小电流为4ma，最大电流为20ma 。一般仪器仪表的信号电流都为4-20ma，指最小电流为4ma，最大电流为20ma 。
~20mA，mA是毫安的意思，是电流，这个是模拟量。开关量，就是数字量，01代码。
这是仪表控制系统中常用到的一种模拟信号，电源一般是24VDC，4-20ma一般对应的是阀门的输出，对应阀的状态0-100％，如0对应4MA，100对应20MA，50对应12MA。
那么为什么选择4-20mA而不是0-20mA呢？为了减少接线的复杂性，传感器选择2线要比多线简单的多，2线既要传输信号，又要给传感器供电，所以设计者从中盗窃4mA电流给传感器放大电路供电，这样4-20mA的标准就确定了。
4-20MA变送器模拟量输入对应寄存器数值为0-4000,负压传感器范围是-5KPA...
压力变送器0—4千帕的能测负压吗？因为0—4000与4—20mA是线性对应的关系，而4—20mA与-5—0kpa是线性对应的关系，所以0—4000与-5—0kpa就是线性对应的关系。
台达DVP-04AD-H2的模拟量输入，在设置模式2后，电流4-20mA对应的数值是0-4000。望采纳。。
读取的值在D100中，与设定的值K2200进行对比（如果这个对比值要进行修改的话用D寄存器代替），而D100中的值范围是0~4000（当然，这是16位的模块；如果是32位的模块，那应该是0~32000）。

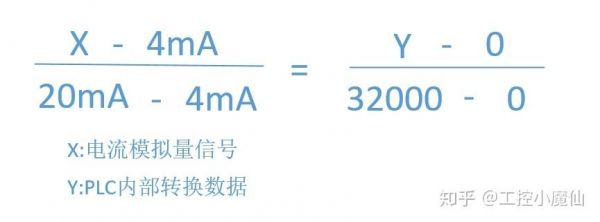

要看压力传感器的参数，4-20mA对应的压力范围是多少，例如：4-20MA对应压力是0-200KG，模拟量输入模块的数字量范围是4-20MA对应0-4000.换算下就可以了，那100KG的时候数字量就对应2000。
k+b=4，400k+b=20，求得k=0.04，b=4，因此关系公式就是0.04x+4=y，将300bar带入，0.04*300+4=16。因此300bar对应的电流是16mA。
数字量输入输出信号就是开关量信号，1或者0。模拟量信号有2种，电压或者电流信号 ，一般是变送器传过来的信号，比如用压力变送器检测水管压力，它会输出一个模拟信号4--20ma或者0-10V的信号给PLC，PLC来进行数据处理。
流量计输出4-20ma对应流量范围怎么计算,流量范围是流量计规格决定还是...
看电磁流量计输出是4-20ma还是0-16ma，4-20ma输出你就把测出电流值减去4ma再除以16，把该值乘上流量计的量程就得出流量计流量，0-16ma直接把该值除以16再乘以量程得到流量。
/16乘以36=9 解释：4～20mA输出一共是20-4=16个电流，当输出为8mA时，也就是说增加了4个电流，因为输出下限是从4mA起始的，也就是说输出8mA时，现在的电流值占总电流值的4/16。能理解吧。
电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。电磁流量计的优点是压损极小，可测流量范围大。
作为流量输出信号，4mA对应0流量，20mA对应上限，因此当电流为4mA时就是0流量。流量计的量程下限是指保证流量计精度的最小流量，并非小于该点的流量测量不到，而是测量到的流量值误差大于该仪表的容许值，即不做精度考虑。
式中K，d为常数，由于励磁电流是恒流的，故B也是常数，则由E＝KBdV可知，体积流量Q与信号电压E成正比，即流速感应的信号电压E与体积流量Q成线性关系。因此，只要测量出E就可确定流量Q，这就是电磁流量计的基本工作原理。
4-20mA模拟量输出的精度是多少?
你好，4-20mA是一个信号，根据你提供的传感器和变送器参数，完全能能达到千分之三的精度，因为这些都是行业生产的标准。
数值20736对应于15mA；数值27648对应于15mA。4---20mA：数值0对应于4mA；数值1对应于4mA+577nA；数值20736对应于15mA；数值27648对应于15mA。

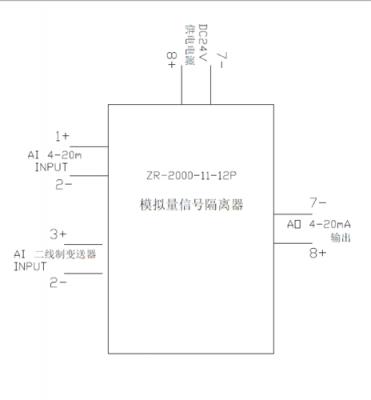

常取2mA作为断线报警值。电流型变送器将物理量转换成4~20mA电流输出，必然要有外电源为其供电。最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接4根线，称之为四线制变送器。
如果是4-20ma，需要在程序里做处理。比如传感器0-10bar输出4-20ma电流，程序里希望显示压力值，程序处理就是：10*(PIW0-5530)/(27648-5530)。模拟量模块有是拨式设置。
～20MA 0～13107 -10V～10V -32768～32767 -20～20MA -16384～16383 所有的PLC对于线性转换方式相同，对于非线性元件，如温度，处理方式不同，目前所有的PLC的模拟量都是采用16位。
对于4-20mA，是电流环传输的最常用的标准，为了减少布线数量，信号尽量使用2线传输，4mA电流是为了传输一个传感器工作电流。
到此，以上就是小编对于4到20ma模拟量计算公式的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
