松下plc怎么发送数据给pc上位机,pc又怎么接收
PLC与上位机进行通讯，采用BlandC编写主机与PLC的通信程序，必须对COM1口进行初始化，波特率为9600bps，奇偶校验位采用偶校验，七位有效数据。当计算机接收到来自PLC的应答字符ACK后，就可以进入数据通信了。
首先要知道，什么是上位机，A控制B，那A就是上位机，A发送协议内规定的一串数据，B接收到确认数据没错再返回其对应的数据。
这个都能做到，可以PLC直接给PC数据，也可以PLC转HMI传PC。这个只要利用串口或网口通信就行了。想要简单点就在PC上安装组态软件，不过PC组态软件都是需要电子狗的，电子狗是有费用的。
手机或PC终端远程监控PLC系统是边缘计算、网络通信技术和控制技术的结合的一门先进技术。
松下PLC的这些指令什么意思
1、F66 WOR是松下PLC的高级指令，F指F型高级指令，当执行条件X0为ON时，每个扫描周期都重复执行该指令（另一种P型高级指令，仅在检测到执行条件X0的上升沿时执行一个扫描周期）。66是该指令的编号，WOR为助记符。
2、F313 F% S1 S2 D是浮点型实数的除法运算指令，如果SS2指定整数型，则F313 F% %S1 %S2 D；如果D指定整型数，则指令为F313 F% S1 S2 %D。
3、PLS PLF代表的是脉冲输出指令 pls是上升沿输出，plf是下降沿输出，他的意思就是说，前面的触点闭合，给了一个上升沿，那么pls就会接通一个扫描周期，plf也是这样，只不过它接收的是下降沿。
松下PLC的数据传送指令不理解怎么办
1、整个程序的意思就是，按下x0就把0送到d16里面去，而且只传送一次。如果把pls换成out，那么，每个扫描周期都会执行一次mov k0 d16，这是我们不希望的。希望你理解了，不懂再给我留言。
2、第二个图就是简单的传输指令，将Y0的状态传给链接寄存器L1。第三个图是当I3DT 32000里面的数据等于DT31002里面的数据时就执行下面的传输指令。

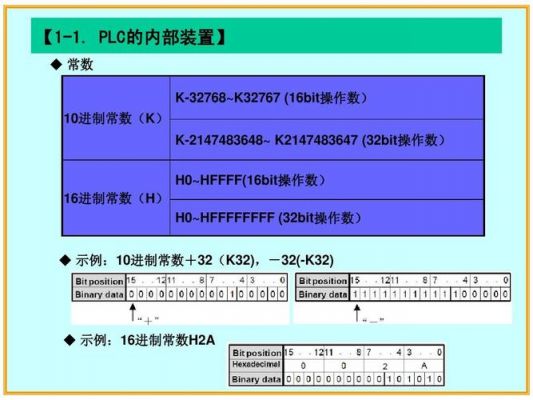

3、一般数字比较小的时候用K 数字很大时用H 这样数值在梯形图里就不很长。一般这个十进制的数不超过4位就写K ，如果超过4位就写成H。因为一个16位的寄存器最大能储存4位16进制的数。
4、单看这一段就是给寄存器赋值，都是普通的数据寄存器，没有特殊含义，因此至于它们是什么意义，就得根据程序上下文和设备的工艺流程具体分析。望采纳。。
松下plc程序传输指令怎么用?
单看这一段就是给寄存器赋值，都是普通的数据寄存器，没有特殊含义，因此至于它们是什么意义，就得根据程序上下文和设备的工艺流程具体分析。望采纳。。
松下PLC支持modbus协议，只需要在选项、PLC系统寄存器设置、COM1口设置中站号设成1，通讯模式设为MODBUS RTU，通讯速率和通讯格式与驱动器的设置保持一致。设置完成后可通过F145 SEND指令实现通讯。
首先把数据线一端插到电脑，一端插到松下PLC上面，然后查看PLC的连接端口，鼠标右键“我的电脑”，点击“设备管理器”，查看端口号。
当PLC投入运行时，首先它以扫描的方式接收现场各输入装置的状态和数据，并分别存入I/O映象区，然后从用户程序存储器中逐条读取用户程序，经过命令解释后按指令的规定执行逻辑或算数运算的结果送入I/O映象区或数据寄存器内。
到此，以上就是小编对于松下plc连接的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
