怎么测光耦电流传输比(光耦电流传输比测量)

本篇目录:

怎样判断光耦的好坏

1、检测光耦的好坏:可以在板带电的情况下,测输入驱动波形和输出驱动波形:如果仅有输入没有输出,那光耦肯定有问题;如果输入和输出波形都有,那就说明光耦没问题。这时可以查电源和驱动信号是否正常等等。

2、判断光耦的好坏,可在路测量其内部二极管和三极管的正反向电阻来确定。更可靠的检测方法是以下三种。

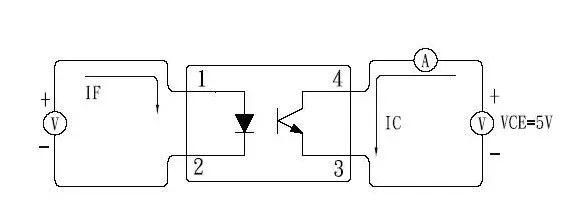

怎么测光耦电流传输比(光耦电流传输比测量)-图1

3、方法1:在1,2两脚穿接一个LED灯并连上低压电源。在另一端量测电阻值,有值。断开电源后无穷大则代表光耦是好的。否则是坏的。

4、分别测量两边的阻值;一边正反两面都无穷大,这边接电源初极,另一边正测有6-8K阻值,则说明光耦是好的。

光耦合器的检测方法

指针向右偏转角度越大,说明光耦的光电转换效率越高,即传输比越高,反之越低;若表针不动,则说明光耦已损坏。光电效应判断法仍以EL817光耦合器的检测为例,检测电路如图2所示。

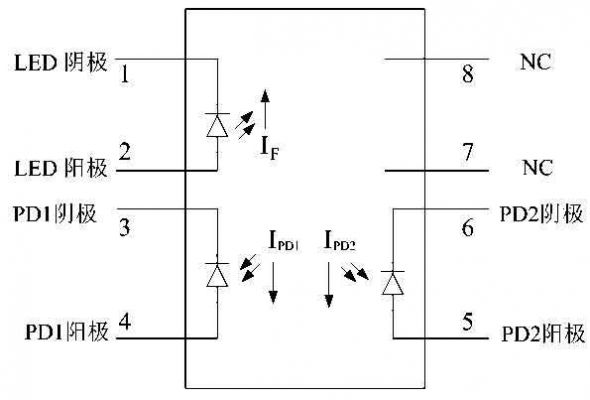

怎么测光耦电流传输比(光耦电流传输比测量)-图2

简易测试电路,当接通电源后,LED不发光,按下SB,LED会发光,调节RP、LED的发光强度会发生变化,说明被测光电耦合器是好的。

.光电效应判断法仍以光耦合器的检测为例,检测电路如图2所示。

以往用万用表测光耦时,只分别检测判断发光二极管和受光三极管的好坏,对光耦的传输性能未进行判断。这里以光耦4N25为例,介绍一种测量光耦传输特性的方法。

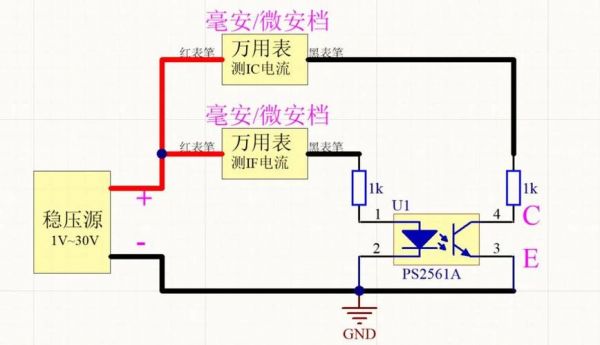

怎么测光耦电流传输比(光耦电流传输比测量)-图3

【我的试验1:】 在1,2两脚穿接一个LED灯并连上低压电源。在另一端量测电阻值,有值。断开电源后无穷大则代表光耦是好的。否则是坏的。

用数字万用表如何测光耦的好坏

1、如果指针摆动,说明光耦是好的,如果不摆动,则说明光耦已损坏。万用表指针摆动偏转角度越大,表明光电转换灵敏度越高。光耦 用两个万用表就可以测了。光电耦合器由发光二极管和受光三极管封装组成。

2、用一块万用表R100档测光耦的4,5脚光敏三极管正反向电阻应为无穷大,如果不是光耦就是损坏或性能不好。

3、方法1:用数字万用表的PN结测量端,红表笔“电池+极”接光耦的“1”端,黑表笔“电池-极”接光耦的“2”端(即使光耦的发光二极管正向导通)。

光耦的电流传输比怎么取值啊?

1、不是啊 你考虑最小值就可以啦。这个值是根据 IO/IF得来的。计算出的IC 是实际电流。它数据手册有最大电流,最大电压, 这种极限值的。

2、光耦传输速率是根据CTR值的下限计算。电流传输比CTR定义输出管的工作电压为规定值时,输出电流IC和发光二极管正向电流IF之比为电流传输比。光耦合器以光为媒介传输电信号。

3、光电耦合器参数。电流传输比:50%(最小值)。高隔离电压:5000V(有效值)。符合UL标准。极限参数。正向电流(ICEO):50mA。峰值正向电流(ICE max):1A。反向电压:6V。功耗:70mW。集电极发射极电压:35V。发射极集电极电压:6V。

如何计算光耦的传输速率

Mbps。光耦最佳工作速度区域是2mA,最佳工作速度为10Mbps,可以根据不同电路设计选择。高速传输常透过计算机或控制器输出信号,因此发展出高速传输场合使用的高速光耦,更复杂的IC结构,不只有模拟,也能做数字信号的输出。

光耦的数据速率BD是光度单位。光耦亦称光电隔离器或光电耦合器,简称光耦。它是以光为媒介来传输电信号的器件,通常把发光器(红外线发光二极管LED)与受光器(光敏半导体管)封装在同一管壳内。

而MOS管都不标注带宽或相应时间等和速度相关的参数。有些三极管的数据手册中给出上升时间、下降时间或导通时间、截止时间,这就是它的开关速度参数。

光耦合器的输入特性实际也就是其内部发光二极管的特性。常见的参数有: 正向工作电压Vf(Forward Voltage)Vf是指在给定的工作电流下,LED本身的压降。

一般看带宽和频率响应,如果没有这两个参数,一般传输延时越小的,光耦允许的通信速率越高。

脉冲上升时间tr,下降时间tf:光耦合器在规定工作条件下,发光二极管输入规定电流IFP的脉冲波,输出端管则输出相应的脉冲波,从输出脉冲前沿幅度的10%到90%,所需时间为脉冲上升时间tr。

关于光耦电路的原理

1、光耦原理的基本原理是:利用光信号来控制电路,通过光耦合器将光信号转换成电信号,从而控制电路的开关状态。光耦合器由发射端和接收端组成,发射端将光信号转换成电信号,接收端将电信号转换成光信号,从而实现电路的控制。

2、工作原理:耦合器以光为媒介传输电信号。它对输入、输出电信号有良好的隔离作用,所以,它在各种电路中得到广泛的应用。目前它已成为种类最多、用途最广的光电器件之一。

3、原理:当在输入端加一正向导通电压,led发光,光敏三级管受光照,发射结导通,三级管相当于开关。此“开关”的通断由输入端决定。

4、光耦驱动电路原理:电流通过5V电源,送低电平到发光二极管,因为有电流通过而发光,电阻R2,T1就导通,T1的E和C,到地,光耦的发光二极管,电源VCC通过R3,到地,致使三极管接收端导通。

5、八脚光耦电路原理是电信号转为光信号,光信号再转为电信号。当输入端有电信号时,内置的发光器件点亮,发出光。

到此,以上就是小编对于光耦电流传输比测量的问题就介绍到这了,希望介绍的几点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
