本篇目录：
- 1、光电耦合器的选取原则
- 2、光耦的用法光耦有什么特性
- 3、光耦合器的技术参数
- 4、光耦主要的参数是什么?
- 5、光耦的电流传输比怎么取值啊?
光电耦合器的选取原则
1、线性光耦合器的选取原则 在设计光耦反馈式开关电源时必须正确选择线性光耦合器的型号及参数，选取原则如下：①光耦合器的电流传输比(CTR)的允许范围是50%～200%。
2、常见的ATX电源里面的光电耦合器(以下简称“光耦”)，通常为4个引脚，为双列直插型，如何测量判断其好与坏，如下： 如果肉眼能看到光耦已爆开、裂开或者有烧焦的痕迹，哪样肯定不能使用了，已损坏。
3、线性光耦合器的选取原则在设计光耦反馈式开关电源时必须正确选择线性光耦合器的型号及参数，选取原则如下：①光耦合器的电流传输比（CTR）的允许范围是50%～200%。
光耦的用法光耦有什么特性
1、对输入、输出电信号起隔离作用，又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。
2、常用光电耦合器有4种类型：普通型应用广泛高速型采用光敏二极管和高速开关管复合结构，既有高响应速度，又保持较高的电流传输比。
3、由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。
4、普通光耦合器的CTR-IF特性曲线呈非线性，在IF较小时的非线性失真尤为严重，因此它不适合传输模拟信号。
5、输出特性光电耦合器的输出特性是指在一定的发光电流IF下，光敏管所加偏置电压VCE与输出电流IC之间的关系，当IF=0时，发光二极管不发光，此时的光敏晶体管集电极输出电流称为暗电流，一般很小。
光耦合器的技术参数
1、【答案】：表征光纤耦合器性能的主要参数有插入损耗、附加损耗、分光比与隔离度或串音。(1)插入损耗Li：指穿过耦合器的某一光通道所引入的功率损耗。
2、输入特性光耦合器的输入特性实际也就是其内部发光二极管的特性。常见的参数有： 正向工作电压Vf（Forward Voltage）Vf是指在给定的工作电流下，LED本身的压降。
3、光耦的技术参数主要包括LED正向压降VF、正向电流IF、电流传输比CTR、输入级与输出级之间的绝缘电阻、集电极-发射极反向击穿电压V(BR)CEO、集电极-发射极饱和电压VCE(sat)。
4、光电耦合器参数。电流传输比：50%(最小值)。高隔离电压：5000V(有效值)。符合UL标准。极限参数。正向电流(ICEO)：50mA。峰值正向电流(ICE max)：1A。反向电压：6V。功耗：70mW。集电极发射极电压：35V。发射极集电极电压：6V。

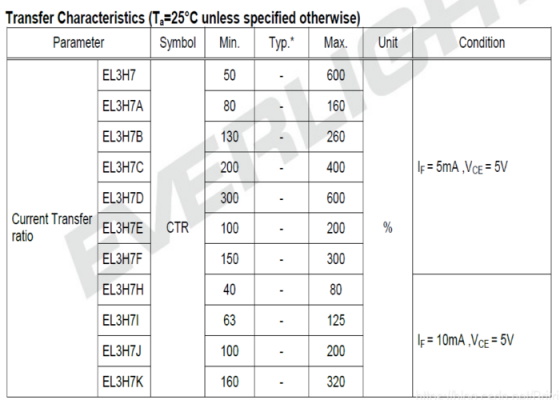

5、采用一只光敏三极管的光耦合器，CTR的范围大多为20%～300%（如4N35），而PC817则为80%～160%，达林顿型光耦合器（如4N30）可达100%～5000%。这表明欲获得同样的输出电流，后者只需较小的输入电流。
6、光耦合器的技术参数主要有发光二极管正向压降VF、正向电流IF、电流传输比CTR、输入级与输出级之间的绝缘电阻、集电极-发射极反向击穿电压V(BR)CEO、集电极-发射极饱和压降VCE(sat）。
光耦主要的参数是什么?
采用一只光敏三极管的光耦合器，CTR的范围大多为20%～300%（如4N35），而PC817则为80%～160%，达林顿型光耦合器（如4N30）可达100%～5000%。这表明欲获得同样的输出电流，后者只需较小的输入电流。
光耦的技术参数主要包括LED正向压降VF、正向电流IF、电流传输比CTR、输入级与输出级之间的绝缘电阻、集电极-发射极反向击穿电压V(BR)CEO、集电极-发射极饱和电压VCE(sat)。
还要考虑的参数有隔离电压、上升时间和下降时间、击穿电压、驱动极性等等。
光耦输出端的最大工作电压：30V。光耦输出端的最大工作电流：50mA。光耦的最大工作温度：85℃。光耦的最小绝缘电阻：10^10Ω。光耦响应时间：小于等于4微秒。光耦的耐压能力：1500Vrms。
光耦是一种将光信号转化为电信号的器件，通常由光源、光接收器和光隔离器组成。CTR（Current Transfer Ratio）是光耦的一个重要参数，它表示输出光电流与输入LED电流之间的比率。CTR的大小决定了光耦的灵敏度和信号传输效率。
光耦的电流传输比怎么取值啊?
1、不是啊 你考虑最小值就可以啦。这个值是根据 IO/IF得来的。计算出的IC 是实际电流。它数据手册有最大电流，最大电压， 这种极限值的。
2、光耦传输速率是根据CTR值的下限计算。电流传输比CTR定义输出管的工作电压为规定值时，输出电流IC和发光二极管正向电流IF之比为电流传输比。光耦合器以光为媒介传输电信号。
3、光电耦合器参数。电流传输比：50%(最小值)。高隔离电压：5000V(有效值)。符合UL标准。极限参数。正向电流(ICEO)：50mA。峰值正向电流(ICE max)：1A。反向电压：6V。功耗：70mW。集电极发射极电压：35V。发射极集电极电压：6V。
到此，以上就是小编对于光耦电流传输比的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
