开关量用485线传输（开关量转485）-共工科技

本篇目录：

1、将得到的信号经过放大器进行处理，增强其带负载的能力；用处理后的信号驱动小型中间继电器；通过小型中间继电器驱动交流中间继电器；再通过交流中间继电器驱动交流接触器。

2、当然也可以用其他的连接方式。至于通讯协议要根据plc、带485的变频器、触摸屏的具体型号来定。。至于控制PLC到变频器可以使用模拟量或者数字量直接输出，当然要是你的plc不带模拟量可以加模拟量模块。

3、插卡取电开关如果是开关量输出，就可以直接把插卡取电开关的输出端直接串联到交流接触器线圈的回路里就可以啦。

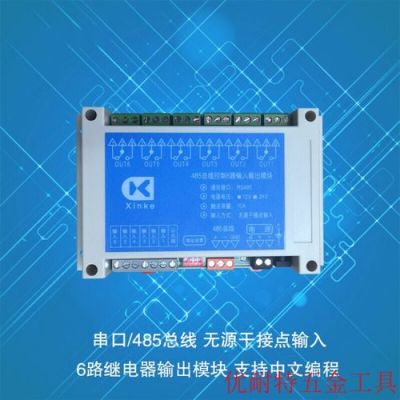

4、RTU协议编写相应的指令，通过RS-485总线下发指令至模块，用于控制模块的开关量信号的“开”和“关”，利用其控制与之连接的设备的启停。下面链接是采用开关量输出模块控制路灯的解决方案，可以参考一下。也是定时开关路灯的。

1、总线，是一种现场通讯总线，可以实现数字信号传输，真对多设备复杂控制比较有优势。

2、通讯是在要求通信距离为几十米到上千米时，广泛采用RS-485串行总线标准。RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。

3、协议是指RS-485协议，是串行通信的标准。典型的串行通信标准是RS232和RS485，它们定义电压和阻抗，但不定义软件协议。

4、同步串行接口（英文：Synchronous Serial Interface，SSI）是一种常用的工业用通信接口。异步串行是指UART（Universal Asynchronous Receiver/Transmitter），通用异步接收/发送。

RS485算是是一种通讯总线，机理是电平翻转方式。二总线有这么一种理解：只在两条线上进行通讯的同时也可为设备供电。也就是可供电二总线。

RS-485接口是采用平衡驱动器和差分接收器的组合，抗共模干扰能力增强，即抗噪声干扰性好。

通讯用。通过RS485接口与上位机相连，可以实现变频器的各种工作参数设置及状态控制。例如，额定电压设置，额定频率设置，启动方式设置，启动时间设置，停机时间设置，电机启动/停止控制，电机正反转控制等等。

差模电压不同，不隔离的话，当线较细或距离较远时。会导致RS485 或CAN 芯片损坏可能。而供电与通讯同属两线的二总线类似POWERBUS 技术，则从原理上没有此问题。无需隔离。安全可靠。

到此，以上就是小编对于开关量转485的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
