本篇目录：
- 1、RS485通讯的正确接线方式
- 2、电子产品的PCB板布线原则?
- 3、RS485采用的菊花链总线拓扑结构,和并联电路有什么不同?
- 4、如何对PCB布线啊?
- 5、rs485支持任何拓扑吗?
- 6、如何做好高速PCB信号流向处理

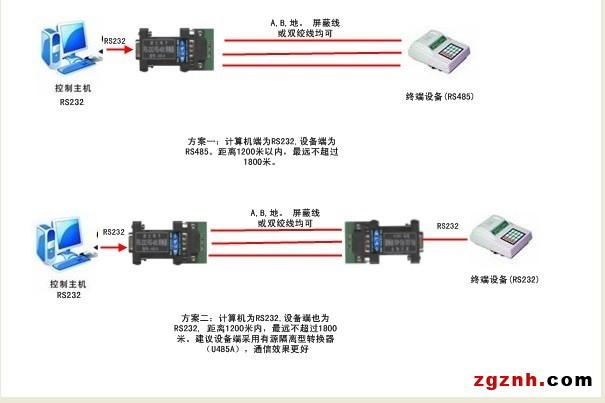

RS485通讯的正确接线方式
1、rs485与485通讯，接线方法：rs-485采用半双工工作方式，支持多点数据通信。rs-485总线网络拓扑一般采用终端匹配的总线型结构。即采用一条总线将各个节点串接起来，不支持环形或星型网络。
2、rs485与485通讯，接线方法：RS-485采用半双工工作方式，支持多点数据通信。rs-485总线网络拓扑结构一般采用终端匹配的总线型结构。换言之，总线用于串联连接所有节点，不支持环形或星形网络。
3、A接B，B接B 但要注意分叉距离一定短，或者有的设备提供两个接线端。在内部连接以尽量降低分叉长度。因为RS485不支持任意拓扑。也不支持无极性布线。公共线不需要接。RS485在标准里要求使用屏蔽双绞线的。
4、RS485接口组成的半双工网络，一般是两线制（以前有四线制接法，只能实现点对点的通信方式，现很少采用），多采用屏蔽双绞线传输。在RS485通信网络中一般采用的是主从通信方式，即一个主机带多个从机。
5、RS485有两线制和四线制两种接线，四线制是全双工通讯方式，两线制是半双工通讯方式。RS485接口组成的半双工网络，一般是两线制，多采用屏蔽双绞线传输。
电子产品的PCB板布线原则?
连线精简原则：连线要精简，尽可能短，尽量少拐弯，力求线条简单明了，特别是在高频回路中，当然为了达到阻抗匹配而需要进行特殊延长的线就例外了，例如蛇行走线等。
PCB布线原则连线精简原则连线要精简，尽可能短，尽量少拐弯，力求线条简单明了，特别是在高频回路中，当然为了达到阻抗匹配而需要进行特殊延长的线就例外了，例如蛇行走线等。
PCB布局设计时，应充分遵守沿信号流向直线放置的设计原则，尽量避免来回环绕。2避免信号直接耦合，影响信号质量 多种模块电路在同一PCB上放置时，数字电路与模拟电路、高速与低速电路应分开布局。
PCB板布线中网络系统的作用 在许多CAD系统中，PCB板布线是依据网络系统决定的。
W原则是指多个高速信号线长距离走线的时候，其间距应该遵循3W原则，例如时钟线，差分线，视频、音频信号线，复位信号线及其他系统关键电路需要遵循3W原则，而并不是板上所有的布线都要强制符合3W原则。
(4)位于电路板边缘的元器件，离电路板边缘一般不小于2mm。电路板的最佳形状为矩 形。长宽比为3：2 成4：3。电路板面尺寸大于200x150mm 时．应考虑电路板所受的机械 强度。
RS485采用的菊花链总线拓扑结构,和并联电路有什么不同?
RS485布线不是简单的并联电路！而是一主多从、菊花链式手拉手串接的并联电路，并且不能留分支！根据传输线原理，高速长线、传输时，会出现传输线效应。因此，选择的电缆必须阻抗相匹配、衰减足够支撑一定的传输距离。
，布线拓扑不合规。485总线只接受菊花链拓扑，又叫做手拉手。不接受星形，树形，混合型拓扑。5，由于线路的回声，导致通讯问题。所以要加入终端电阻吸收回声。尤其在通讯距离比较长时候。
应用场景的区别 485通讯适用于多主机/驱动器工业环境。主要包括：过程自动化、工厂自动化、HVAC、安防、电机控制、运动控制。
手牵手式的接线方式又被成为总线拓扑结构又叫菊花链的连接方式，即总线接到第一个结点，再跳到下一个结点。，结构如图 因为S485不支持任意拓扑，主要是任意拓扑在分支处会产生大量的驻波和反射。
如何对PCB布线啊?
确定PCB的层数电路板尺寸和布线层数需要在设计初期确定。如果设计要求使用高密度球栅数组（BGA）组件，就必须考虑这些器件布线所需要的最少布线层数。设计规则和限制自动布线工具本身并不知道应该做些什幺。
在PCB布局中应将电源退耦电路设计在各相关电路附近，而不要放置在电源部分，否则既影响旁路效果，又会在电源线和地线流过脉动电流，造成窜扰。
导入PCB板框等(或画)，移动元件到板框内手动布局，再走线。
rs485支持任何拓扑吗?
因为RS485不支持任意拓扑。也不支持无极性布线。公共线不需要接。RS485在标准里要求使用屏蔽双绞线的。公共端就是地线，但是RS485抗干扰能力不行，不支持任意线缆，在经过一些比较强的干扰源的时候，不屏蔽会无法通讯。
RS485通信传输中支持总线拓扑结构，典型的拓扑结构包括星型结构、总线型结构、树型结构等。然而，通信中存在一种拓扑结构是不允许采用的，那就是环型结构。
RS485总线通信的是两根线，多出的一根是公共线，也就是地线G【长距离电缆中的屏蔽层】抑制干扰用的必需接，总共要接三根，测试时可以不用接。
如何做好高速PCB信号流向处理
走线与走线之间满足3W规则，减少走线之间串扰；干扰信号不要与敏感信号靠近，尽量隔离；部分信号线设置差分走线，等长处理。
输入端与输出端的边线应避免相邻平行， 以免产生反射干扰。必要时应加地线隔离；两相邻层的布线要互相垂直，平行容易产生寄生耦合。地线＞电源线＞信号线，通常信号线宽为：8mil～12mil；电源线为50mil～100mil。
所以， 最好先用安排走线和PCB叠层的技巧来解决或减少EMI的问题， 如高速信号走内层。 最后才用电阻电容或ferrite bead的方式， 以降低对信号的伤害。
在所有情况下， 通过加大各信号之间的距离并缩短它们之间并行的 长度，可以减少信号串扰。传导串扰的影响一般不大。只有各信号的阻抗过高 (超过 10 MΩ)时，这种串扰才会造成问题。
到此，以上就是小编对于菊花链和星型拓扑区别的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
